Для того чтобы сделать стационарный мангал своими руками вам потребуется кирпич или бетон. Предпочтительней использовать первый вариант в силу его качественных характеристик, которые соответствуют всем предъявляемым требованиям.
Кирпичный мангал

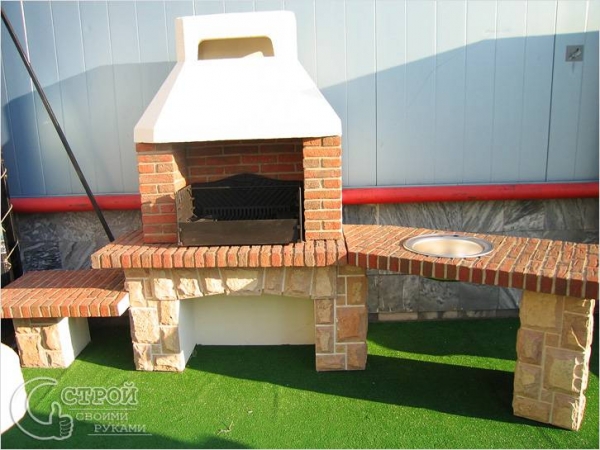

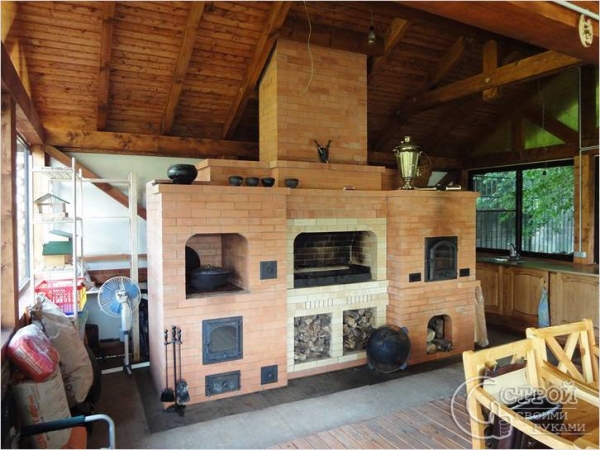

Как выглядит стационарный мангал
Мангал из кирпича на даче является мечтой всех любителей отдыха. Ведь это доступное место для приготовления вкусного шашлыка в любое время. Кроме того, мангал можно оснастить дополнительными функциями, сделав его универсальным приспособлением для приготовления мяса на гриле, или копчения. Однако это стоит учесть на стадии изготовления мангала.

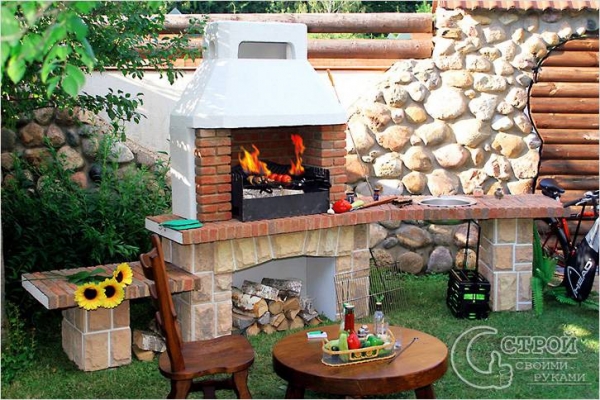

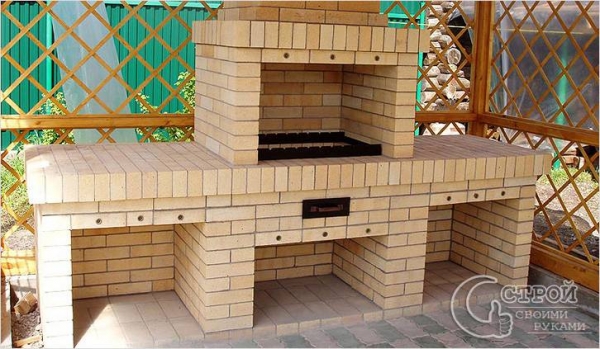

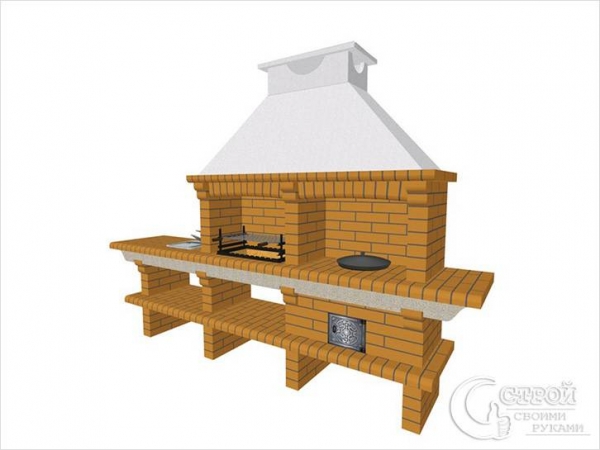

Общий вид кирпичного стационарного мангала
У садоводов на участке есть специальное место, предназначенное для отдыха. Как правило, именно там и располагается мангал.
Обратите внимание!
Главные условия, которые должны быть соблюдены – защищенность мангала от воздействия осадков и непогоды. Отличным дополнением станет расположенный поблизости источник воды, место для отдыха и сарай с дровами, углем и тому подобное.
Изготовление

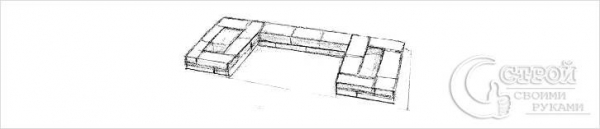

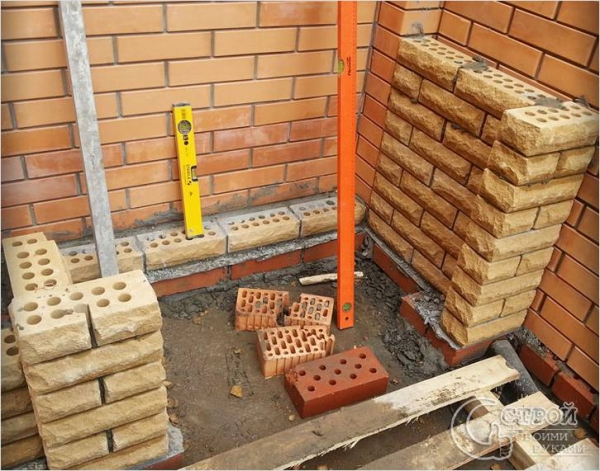

Фундамент кирпичного мангала
Поскольку стационарный мангал имеет значительные габариты, его устройство невозможно без монтажа фундамента, который практически аналогичен с каминным.
Что касается кирпича… Не всякий кирпич пойдет для возведения мангала, поскольку здесь присутствуют высокие температуры, температурные перепады и неблагоприятные условия окружающей среды, которые не каждый материал выдержит.
Обратите внимание!
Оптимальным вариантом для создания кирпичного мангала считается красный печной кирпич. Силикатный, огнеупорный кирпич и кирпич с пустотой внутри не подойдет, поскольку каждый из них чувствителен к воздействию высокой или, наоборот, низкой температуры.
Далее будет описана одна из простейших конструкций стационарного мангала для дачи: при такой технологии печь аналогична топке, поднятой над поверхностью земли и оснащенной высоким дымоходом. На полу топки находятся две колосниковые решетки, предназначенные для прохождения золы в зольники, находящиеся рядом. Оттуда зола удаляется через поддувала. Под зольниками находится ниша, которая нужна для хранения топлива.
Первоначально необходимо определиться с месторасположением мангала – под крышей, либо нет. Если мангал устанавливается под открытым небом, то используется жаростойкий цемент, а в укрытии оптимальным вариантом является смесь на основе глины.
Необходимые компоненты
Вам потребуются:
-

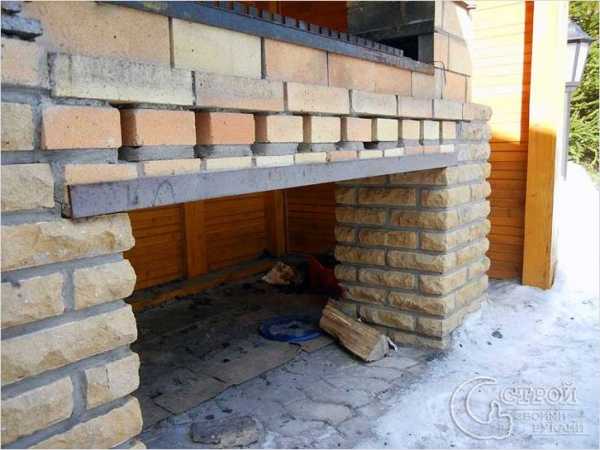

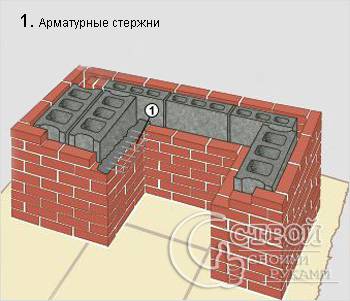

Установка зольника на арматурные стержни
печные красные кирпичи – 400 штук; - цемент – 1 мешок;
- глина – 22 ведра;
- песок – 70 ведер;
- 4 отрезка равнополочного уголка 4 см по 90 см и 2 неравнополочного с полками 3*4 см;
- колосниковая решетка – 2 штуки с размером 20*30 см;
- колпак для вытяжки из медного листа с посадочным местом 52*52 см;
- задвижки – 2 штуки с размером 20*30 см, изготавливаемые из металлического листа.
Этапы

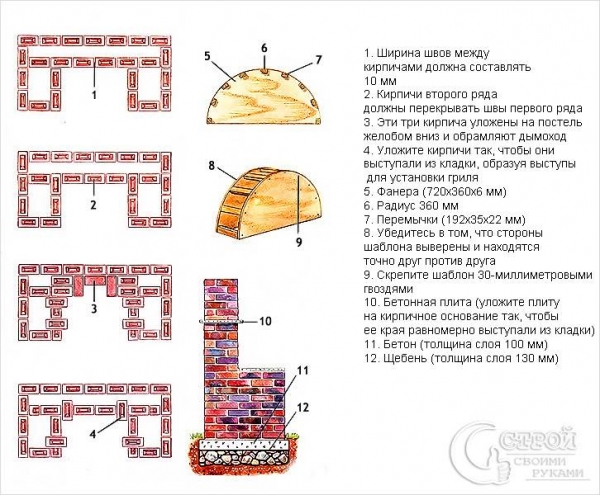

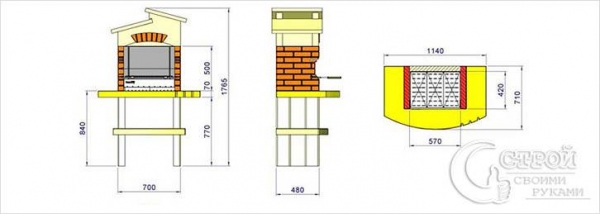

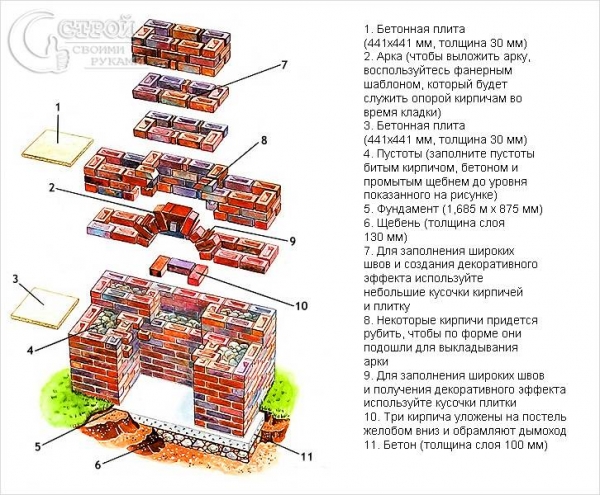

Кирпичный мангал по частям
- Первоначально монтируется ниша для хранения топлива с габаритами 75*50*50 см;
- Затем устанавливаются поддувала-зольники, которые разделяют друг от друга и от дровяника рядом кирпичной кладки. Данный ряд кирпича выкладывается следующим образом: в восьмой ряд кладки устанавливается с

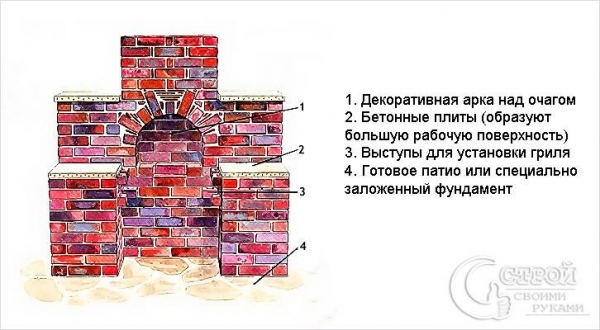

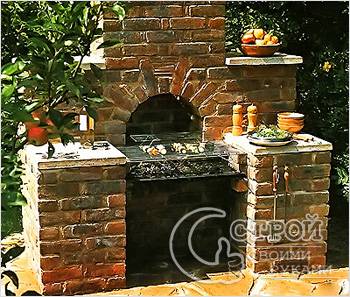

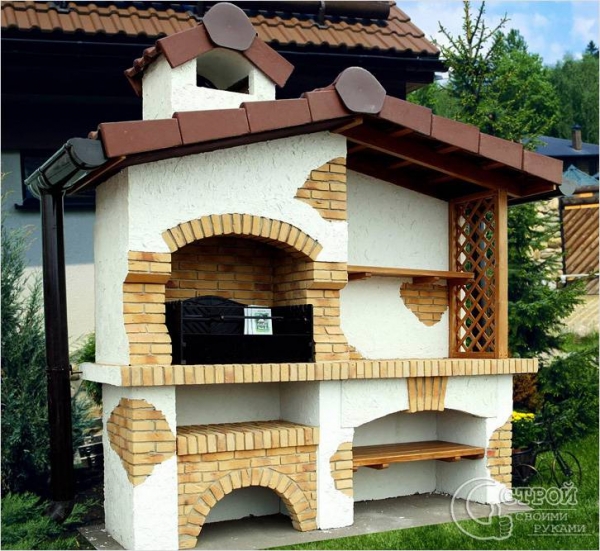

Вид кирпичного мангала
задней части и 3*4 см с передней. Необходимо сделать желоб, имеющий глубину 3 см в лицевых кирпичах девятого ряда, сделав отступ от края на 6 см. Этот желоб необходим для установки кирпичей в ребро уголка; - Дойдя до 10 и 11 рядов нужно выложить поддувала-зольники с габаритами 12*25 см с последующей установкой на них задвижки, управляющей наддувом. В месте монтажа колосников в 11 ряду необходимо удалить четверть кирпичей для установки колосников на одном уровне с полом;
- 12 и 13 ряды предназначены для формирования выступов, необходимых для укладки шампуров. Завершающим рядом топки является 21. На этом этапе также потребуется установка уголков, таких же, как и в дровянике, однако укладку потребуется выполнить в полкирпича;
- 24 ряд — финишный в устройстве для сборки дыма, последующие ряды укладываются с сужением на 3,5 см по бокам и 1,7 см спереди. Укладка задней стены должна выполняться строго по вертикальной линии;
- Завершающим рядом кладки из кирпича будет 33-ий. Поверх него производят установку втяжного колпака из меди. Его рама выполнена из оцинкованного профиля, на котором зафиксированы листы из меди или оцинковки;
Длина трубы для вытяжки определяется исходя из длины крыши.
Обратите внимание!
Если вы немного постараетесь, то ваш мангал будет выполнять и функции барбекю. Для этого вам необходимо установить жесткую решетку с размером 45*45 см на выступы, предназначенные для шампуров.
Соблюдая данную пошаговую технологию, можно самостоятельно возвести стационарный мангал на своем дачном участке, который будет радовать вас и ваших гостей приятным ароматом шашлыков, либо другими мясными продуктами, приготовленными по вашему фирменному рецепту.
Видео
Как строить мангал из кирпича, смотрите ниже:
Фото

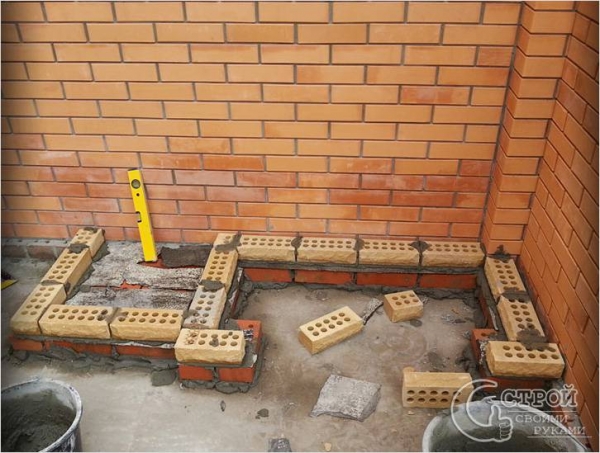

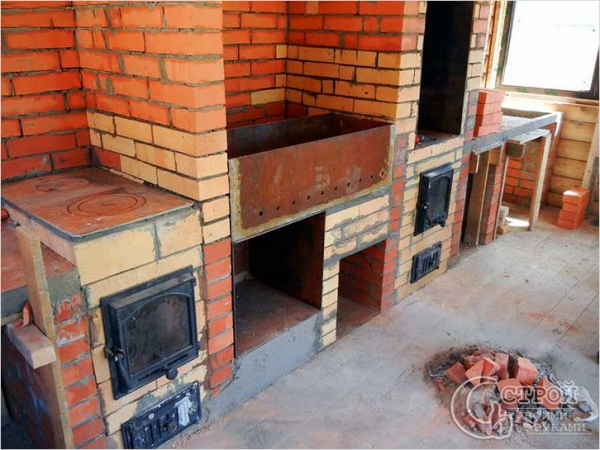

Строительство кирпичного мангала

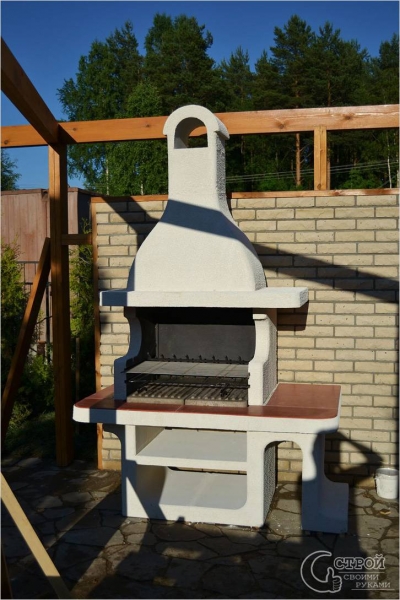

Стационарный мангал с кирпичной основой
Схема кладки стационарного мангала
Схема кирпичного мангала

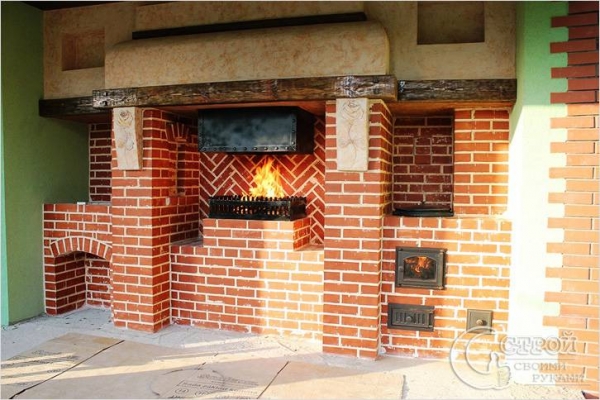

Мангал-печь
Мангал-печь из кирпича

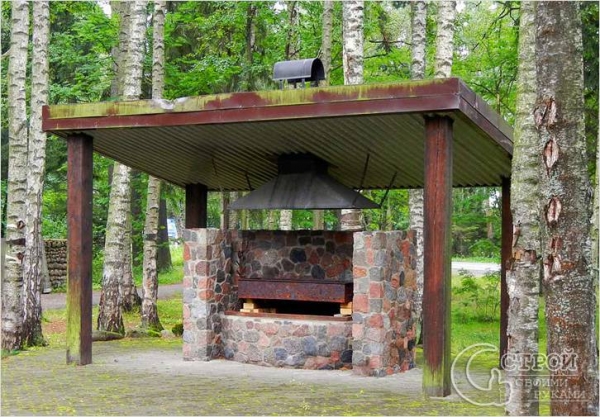

Крытый стационарный мангал

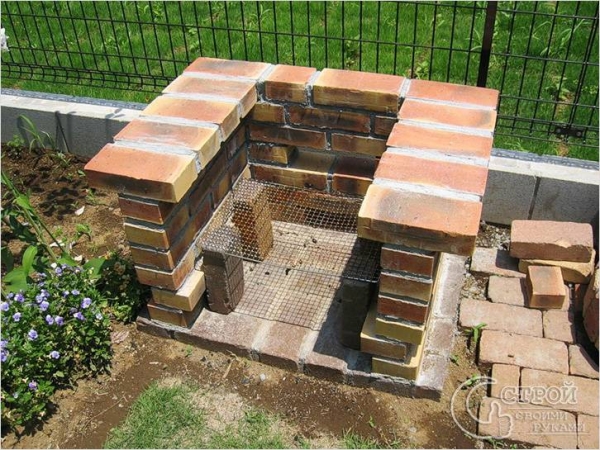

Кладка кирпичного мангала
