Вряд ли кто-то из нас согласится провести отдых на природе без шашлыка. А для того чтобы шашлык имел превосходный вкус, который порадует всю компанию необходимо сделать складной мангал. При постоянном обдувании ветром костровых углей жар получается неравномерный и некачественный, что в свою очередь не позволит получить хороший шашлык. Однако даже при поездке на собственном автомобиле вам вряд ли будет удобно вести с собой громоздкий мангал. В этой ситуации на выручку придет складная конструкция.

Такой мангал можно просто купить в магазине. Хотя им больше подходит название сборные, поскольку после использования мангала в собранном виде не каждому под силу его разобрать. А происходит это по следующим причинам: конструкция состоит из нескольких пластин, изготовленных из стали, которые вставляются в ножки, сделанные из гнутых уголков. Независимо от стоимости и качества мангала, под воздействием высокой температуры его начинает коробить, пластины заклиниваются в ножках, поэтому разборка этой конструкции довольно сложна. Даже если вы с успехом справитесь с этой задачей, обратно вы его собрать не сможете, а руки, испачканные сажей, вы точно получите.

Для того чтобы данное устройство оправдывало свое название, стоит рассмотреть самостоятельное его изготовление из листового металла. Для этого вам потребуется немного пересмотреть его конструкцию, и он будет без труда собираться и разбираться. Кроме этого после данного процесса вы останетесь чистыми, поскольку все поверхности с сажей будут закрыты.

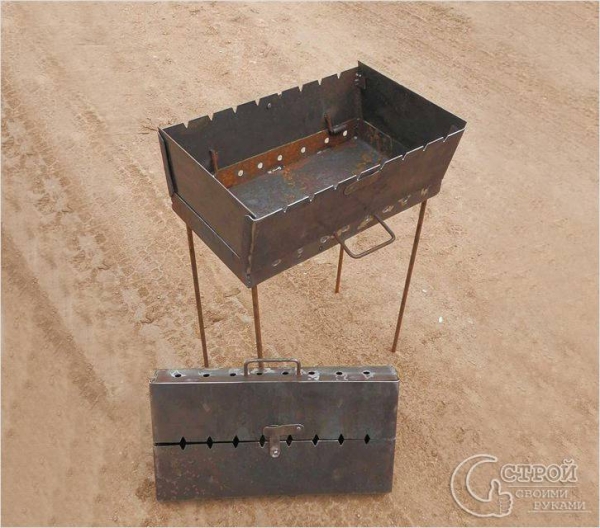

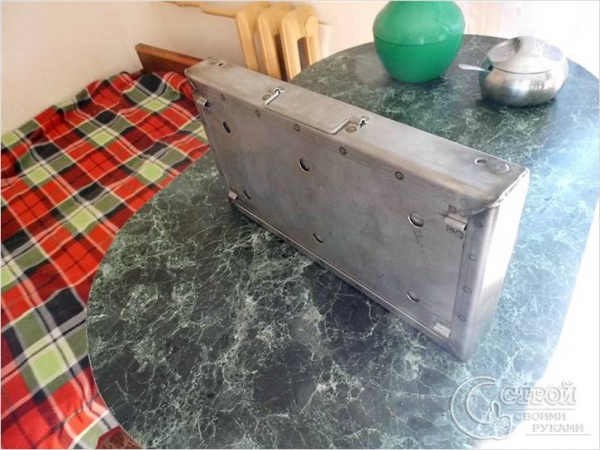

Складной мангал в сборе

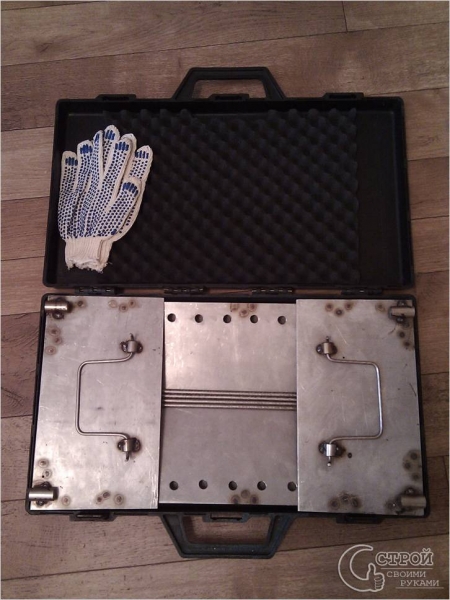

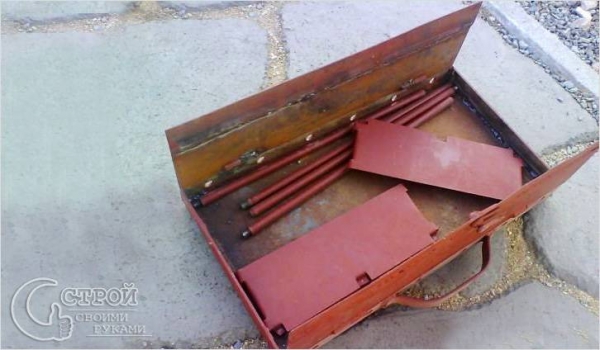

В разборном виде конструкция напоминает дипломат с толщиной не более 4 см, который оснащен ручкой для транспортировки. При этом внутрь конструкции с легкостью поместятся как шампура, так и решетка для приготовления гриля.

Действие самых высоких температур оказывает влияние на дно, поскольку именно там находятся угли. Исходя из этого, необходимо изготавливать дно из 3 мм листа нержавейки, таким образом, увеличивая эксплуатационный срок конструкции. Если полностью мангал выполнен из нержавеющего металла, срок его службы будет «бесконечным».

Обратите внимание!
Размер конструкции зависит от предполагаемого размера шампуров и составляет от 60 до 80 см. Если мангал используется для выездов на природу, оптимальным размером будет 40-65 см.

Во-первых, изготовьте дно мангала. Боковые элементы дна необходимо загнуть по размеченной линии.

Обратите внимание!
В низу необходимо заблаговременно проделать отверстия диаметром 1 см. Это необходимо для того, чтобы кислород поступал к углям.

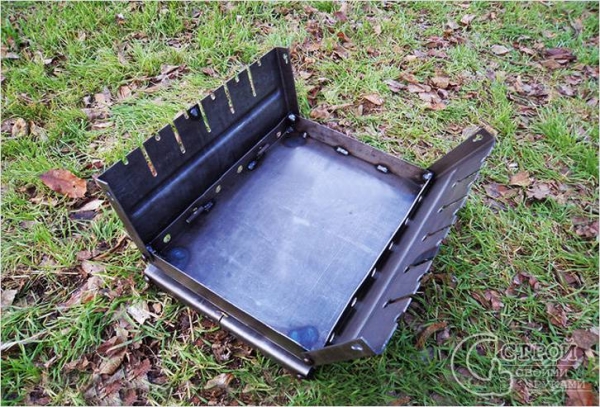

Боковые поверхности мангала изготавливаются с размером 65*20,5 см. Для изготовления складного механизма вам потребуется установить небольшие мебельные навесы между стенками и основанием конструкции. Фиксация навесов осуществляется электрической сваркой или винтами.

Схема складной конструкции

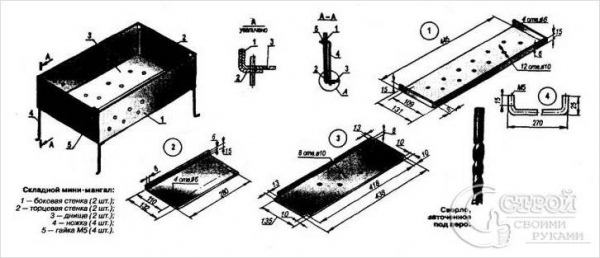

Чертеж складного мангала

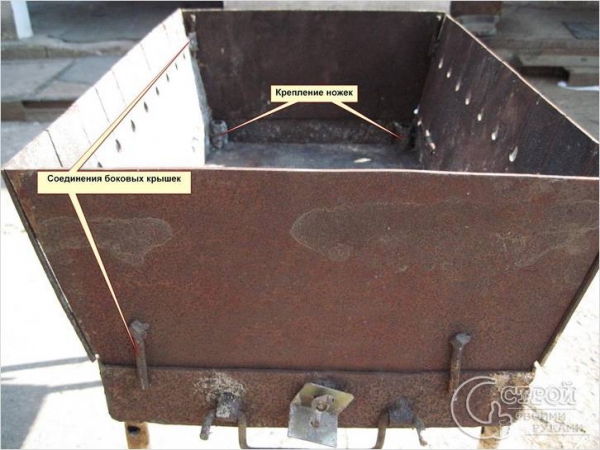

Более короткие стенки мангала изготавливаются съемными и фиксируются ко дну зажимами. То есть вам потребуется прорезать и загнуть края, по заранее обозначенной линии.

Нижние углы основания привариваются гайками с размером М8, к которым далее прикручиваются ножки, изготовленные из кругляка с размером 8*600 мм. На ножках нарезается резьба на расстоянии 1 см под гайки. С противоположной стороны они заостряются, и к ним привариваются отрезки прутьев размером 8*30 мм.

Изготовление ножек

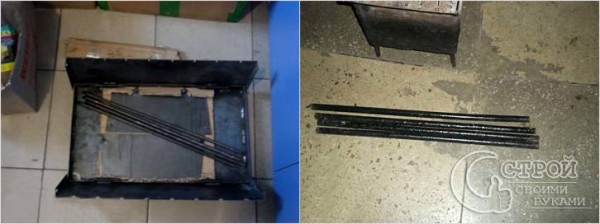

Ножки для складного мангала

Заточенный элемент ножек потребуется для надежной фиксации конструкции на поверхности земли, препятствуя погружению мангала в землю. При разборке такого мангала задачу облегчит упорная ручка на ножках.

Боковая часть сооружения оснащена специальной ручкой, необходимой для облегчения транспортировки.

Советы

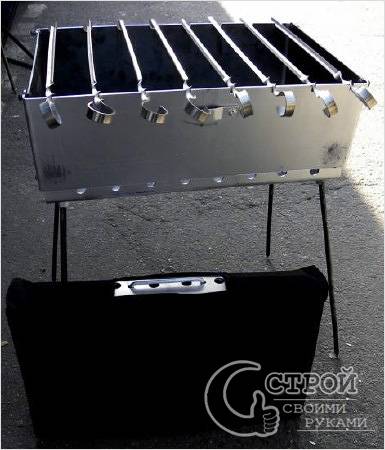

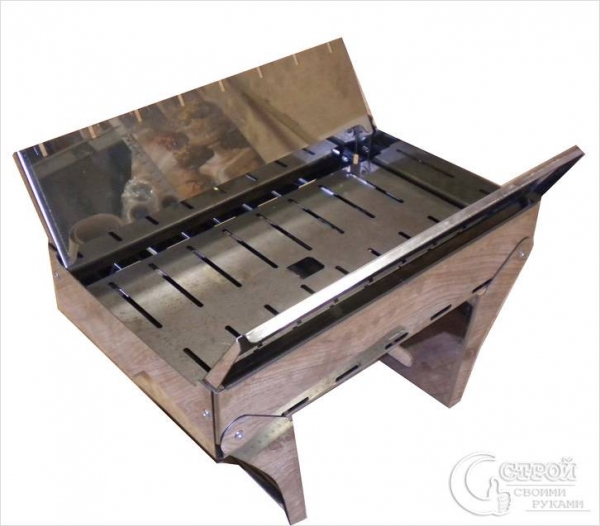

Компактный складной мангал

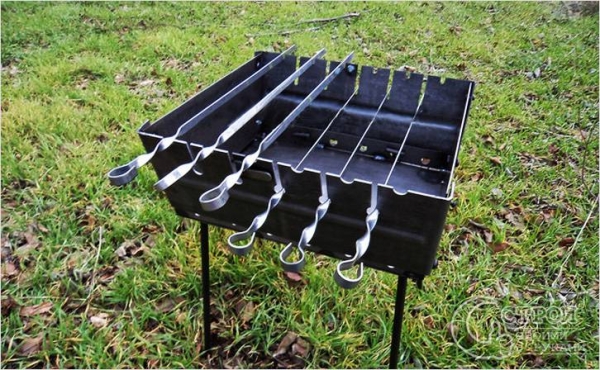

Складной мангал с шампурами
На одну из стенок мангала приделывается крючок, который предотвращает возможность произвольного сложения.

Завершающим этапом изготовления конструкции станет его покраска в черный цвет с помощью термоустойчивой краски. Для этой цели можно применить краску в баллончиках, которая применяется для покраски выхлопных труб транспортных средств. Этот покрасочный материал переносит температуры до 600 градусов, не деформируясь при этом.

Складная конструкция такого типа понадобится вам не только при поездке на шашлыки, но и отлично подойдет для любителей активного отдыха в качестве обогревательного элемента. То есть вы можете наполнить мангал камнями и, нагрев их, установить конструкцию в палатке. Такого рода печка подарит вам тепло на несколько часов.

Разобравшись с технологией изготовления складного мангала своими руками, вы сможете бесконечно удивлять своих знакомым изготовлением мясных продуктов на открытом воздухе.
