Большинство известных способов отопления подсобных помещений (и гаражных в том числе) основано, как известно, на использовании тех или иных видов энергоносителя.

Особый интерес вызывает у многих потребителей приём использования в качестве источника тепла так называемой «отработки» т.е. отработанных масел и других нефтяных отходов. Рассмотрению этого вида отопления и посвящается предлагаемая вашему вниманию статья.

Использование отработанного масла

Рассматриваемый в этой статье метод располагает рядом несомненных преимуществ:

• изготовление такого котла не потребует от вас больших затрат;
• отработанные масла считаются самым дешёвым видом котельного топлива, которое постоянно воспроизводится в процессе эксплуатации вашего автомобиля;
• котлы этого типа содержат в своём составе минимальное число деталей, что заметно снижает вероятность их поломки.

Отработанное масло
Не следует забывать и о том, что использование отопительных систем подобного типа способствует в какой-то мере улучшению экологической ситуации в стране, поскольку представляет собой, по сути, утилизацию отходов, загрязняющих среду обитания.

Этот вид отопления идеально подходит для удалённых от газовых магистралей гаражных построек и позволяет, кроме того, очень быстро нагревать отапливаемое помещение. Он исключает возможность проникновения продуктов сгорания в помещение, а также эффективно сжигает топливо, не образуя при этом большого количества гари. Переход на такой вид топлива способствует, кроме того, сохранению других видов энергоносителей.

Принцип работы

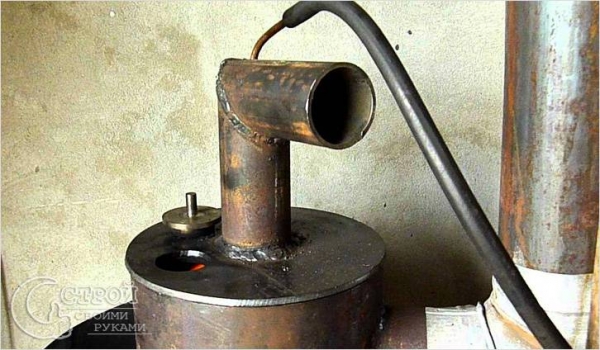

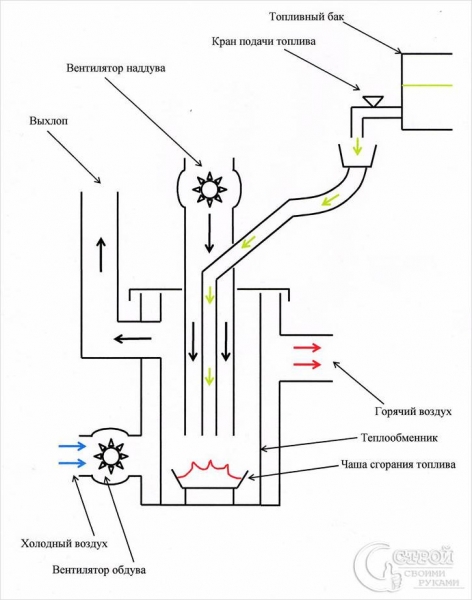

Устройство котла на масле

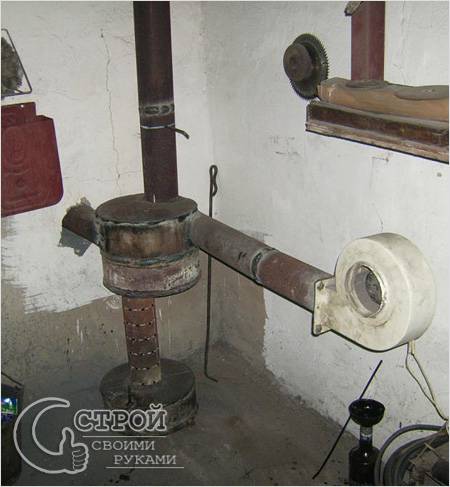

Печь на отработанном масле
Принцип работы оборудования этого типа основывается на использовании двух камер, в одной из которых (так называемой камере принудительного испарения) производится подготовка рабочей смеси. Сжигание же подготовленного ранее горючего состава осуществляется в камере общего сгорания, куда смесь нагнетается при помощи специального встроенного вентилятора.

Для изготовления котла на отработанном масле вам потребуется следующее оборудование и детали:

• циркуляционный насос и насос для подачи масла;
• воздушный компрессор и специальная горелка;
• готовый котёл со встроенным расширительным бачком;
• отрезки труб для обустройства магистралей.

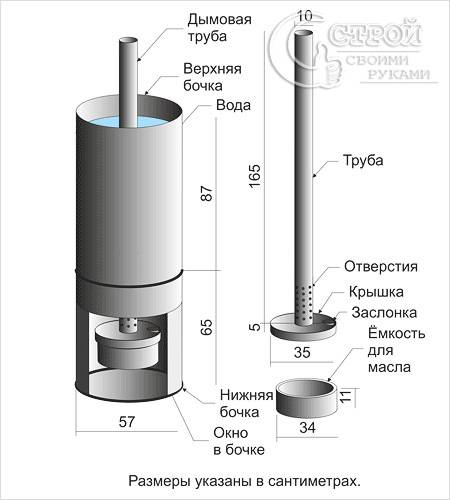

Схема масляного котла
В камеру принудительного испарения отработка подаётся обычно с помощью масляного насоса по маслостойкому шлангу прямо из топливного бака.

Для изготовления такой камеры испарения можно использовать отрезок толстой и прочной трубы, которая в состоянии выдерживать температуры до 400 градусов. В центре этой камеры должна быть размещена небольшая трубка, используемая для подачи в неё нагнетаемого вентилятором воздуха. Обогащённые притоком воздушных масс масляные испарения сгорают в рабочей камере и нагревают, таким образом, теплоноситель, циркулирующий по трубным магистралям.

Для качественного монтажа всех элементов отопительной системы вам потребуется сварочный аппарат и навыки практического обращения с ним.

Изготовленный в домашних условиях котёл на отработке может обеспечивать рабочие мощности от 5 до 10 киловатт. Такой мощности достаточно для того, чтобы основательно прогреть (примерно в течение часа) гаражное помещение с рабочей площадью до 40 кв. метров.

Рекомендации специалистов

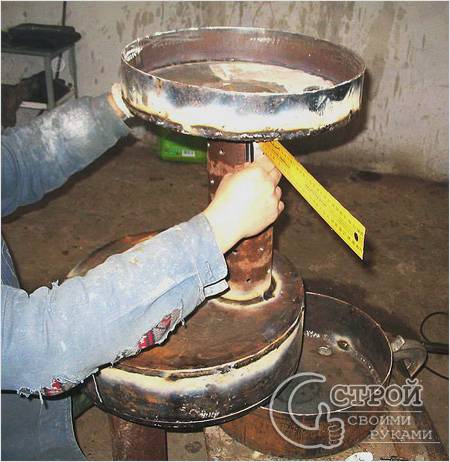

Сборка масляного котла

Во избежание аварийных ситуаций при работе с котельным оборудованием этого класса советуем вам принять во внимание следующие рекомендации специалистов по его безопасному обустройству:

• не допускается хранение в непосредственной близости от места установки котла каких-либо горюче-смазочных материалов;
• отапливаемое помещение должно быть оснащено надёжным дымоходом, эффективно отводящим продукты сгорания в виде гари и дыма;
• место соприкосновения трубы с потолком и деревянным перекрытием кровли должно быть хорошо защищено кожухами из термостойкого материала (асбеста, например);
• дымоход системы должен обеспечивать необходимую для его нормальной работы тягу, которая достигается за счёт использования специальной регулировочной заслонки. В зимнее время такая заслонка позволяет регулировать поступление холодного воздуха в помещение, а летом – организовать циркуляцию воздушных масс;
• эксплуатация оборудования данного класса предполагает наличие в помещении эффективной системы вентиляции.

Последнее условие объясняется не только потребностью в постоянном притоке свежего воздуха, необходимого для нормальной работы горелки открытого типа, но также и тем обстоятельством, что в герметичном и непроветриваемом помещении возникает опасность скапливания опасного для здоровья и жизни людей угарного газа.
