Барбекю в понимании строителя – это очаг для приготовления пищи, который можно при необходимости соорудить самостоятельно. Это же слово в понимании повара означает готовые блюда, приготовленные на этом очаге. Сегодня вы узнаете о том, как строится барбекюшница из кирпича своими руками. Также в этой статье будет показана разница между мангалом и барбекю.

Мангал и барбекю — в чем разница

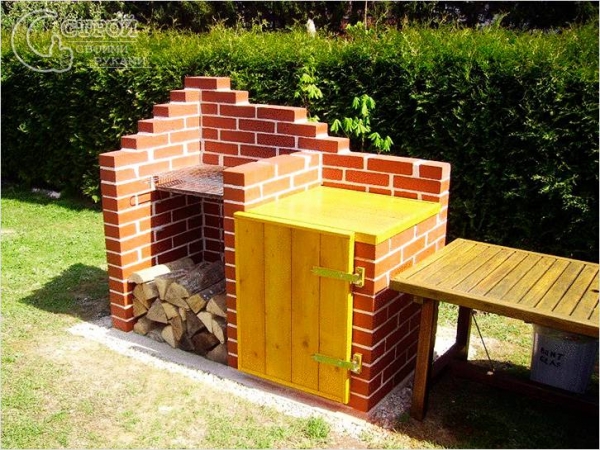

Главное отличие состоит в том, что на мангале блюда готовятся на шампурах, а барбекю делают на решетке. Хотя оба эти метода приготовления легко реализовать на обычном костре.

Также эти конструкции классифицируются по наличию/отсутствию крыши. Мангал – это открытое бездымоходное приспособление. Барбекюшница же представляет собой очаг с жаровней и решетками над ней, установленный на небольшом постаменте. Обычно барбекю строится с дымоходом.

Барбекюшница отлично смотрится как на маленьком клочке земли у дома, так и на роскошной даче. Отдых с блюдами, приготовленными на барбекю, приносит заряд положительного настроения, бодрости и энергии. Поэтому затраченные усилия на его строительство оправданы.

Чертеж для барбекю – начальный этап его возведения

Если вы уже определились с местом строительства, то самое время разработать чертеж барбекю. Однако перед этим определитесь со стилем сооружения, оно должно сочетаться со стилем дома и хозпостроек. Примерные чертежи конструкции будут приведены в конце этой статьи. Возможно, один из вариантов придется вам по душе. Также в статье будут фотографии порядовки строения из кирпичей, что позволит вам точно выполнить кладку барбекю.

Обратите внимание!
В чертеже должны быть указаны размеры конструкции, необходимые для эффективного выполнения главных задач барбекю – приготовление овощей и мяса на углях.

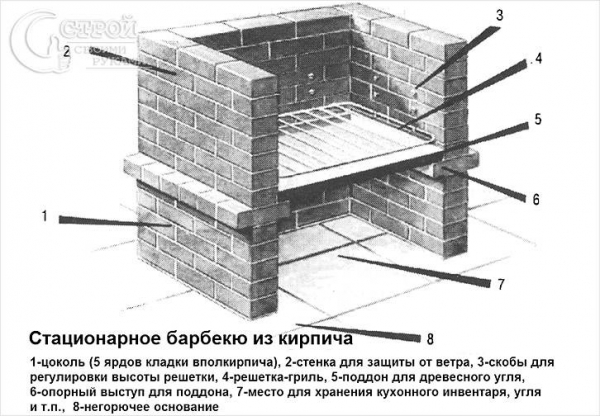

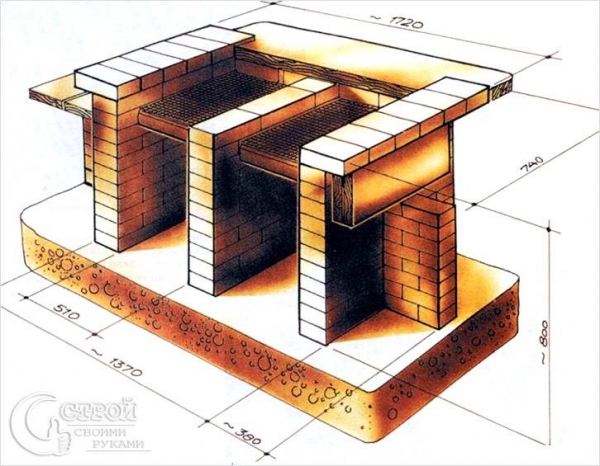

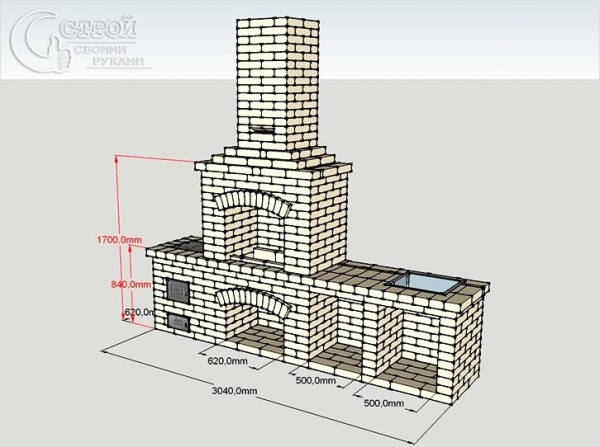

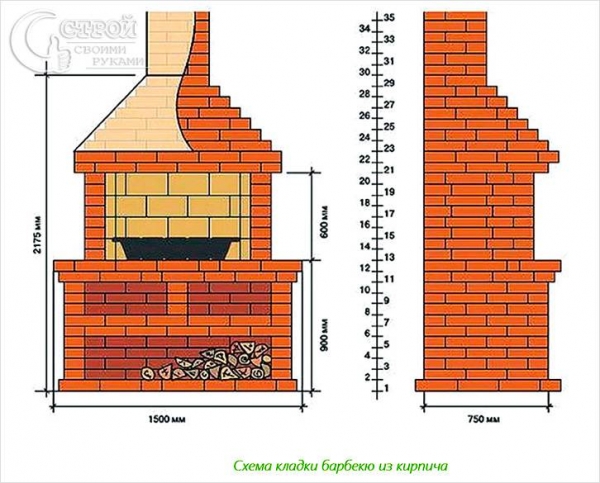

Общая схема барбекю из кирпчиа

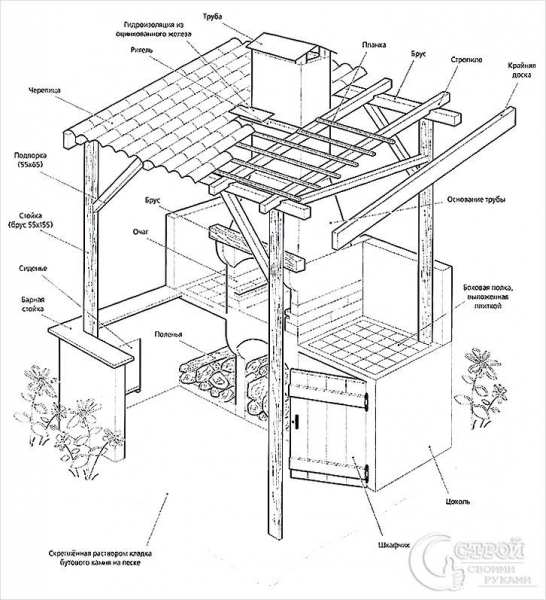

Определитесь с конструктивными особенностями печи-барбекю. Будут ли построены полки, ниши для дров, подставки для блюд, крыша, умывальник или беседка? Все эти моменты важно определить еще до составления чертежа. Уровень решетки над жаровней должен совпадать с уровнем стола. В таком случае повару будет удобно готовить.

Оптимальные размеры печи-барбекю:

Общая высота – не более 1,8 м.
Постамент – до 0,8–0,9 м.
Жаровня должна быть на уровне 0,5–0,7 м, а под ней можно сделать нишу для просушивания дров.
Внутренняя ширина печи не должна быть больше 0,5 м.

Обратите внимание!
Компактные размеры жаровни помогут вам в процессе эксплуатации сохранить жар и сэкономить дрова.

Материалы и инструменты

Без наличия расходных материалов и соответствующих типу строительства инструментов невозможно что-либо построить. Поэтому перед началом работ важно закупить материал и подготовить инструмент. Для возведения барбекю вам потребуется такой набор материалов:

Красный кирпич (количество зависит от размера печи и наличия/отсутствия дополнительных элементов).
Шамотный кирпич для топки (количество также определяется соответственно проекту).
Печное литье, то есть колосники, решетки для барбекю, поддувала, дверцы, заслонки и прочее.
Сухие смеси либо глина.
Арматура.
Цемент понадобится при заливке фундамента.
Песок речной и гравий для приготовления раствора.
Доски для опалубки.
Металлический лист (размер зависит от параметров жаровни).
Гидроизоляционный материал (например, рубероид или гудрон).

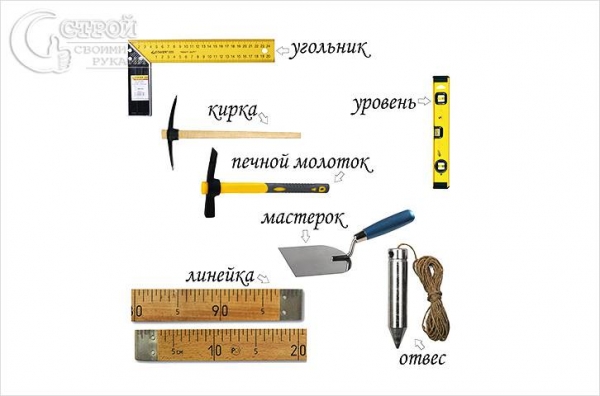

Инструментарий:

Инструменты для накладки раствора.
Резиновая киянка.
Уровень/отвес.
Болгарка с кругами для шлифовки.
Пила для мокрой резки кирпича с соответствующими алмазными отрезными дисками.
Если предусмотрена полукруглая арка, то под нее нужен шаблон.

Фундамент

Перед тем как построить барбекю, следует подготовить площадку и залить фундамент. Для печного сооружения типа барбекю, достаточно будет неглубокого П-образного монолитного фундамента, залитого в заранее подготовленную траншею глубиной 30–50 см.

Если печь строится на открытом грунте, то фундамент должен быть углубленным, а если на забетонированной площадке, то основание нужно просто дополнительно укрепить при помощи металлических свай.

Итак, после снятия слоя грунта примерно на 40 см, на дно следует уложить песок, щебень и утрамбовать его, слоем в 7 см. Сверху укладывается арматурная сетка и осуществляется заливка бетона, который изготавливается из цемента марки 300, щебня, песка и воды. Также при желании можно добавить пластификатор, например, гашеную известь. В нашем случае нужно залить монолитное армированное основание с шагом армирования – 15 см.

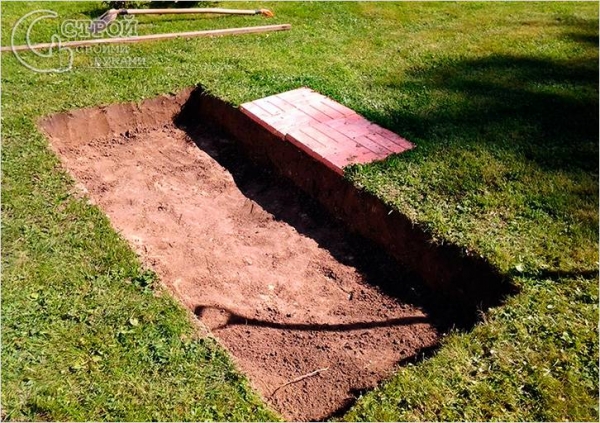

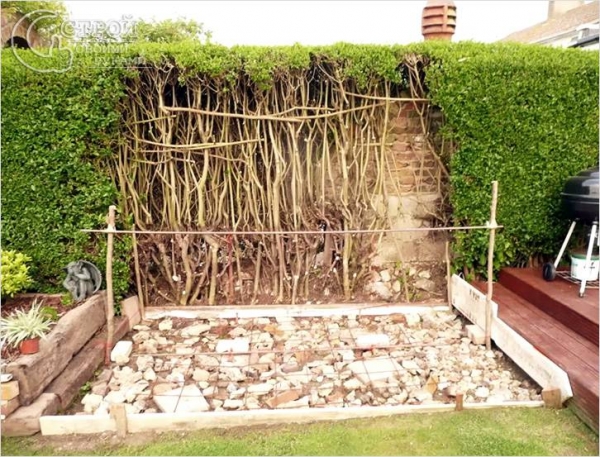

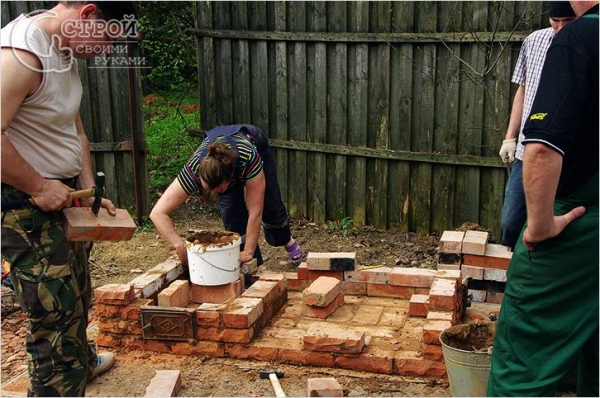

Закладка основания

Поверхность залитого фундамента необходимо выровнять. Сделать это можно правилом. Затем готовое основание прикрывается пленкой. Работа может быть продолжена только после высыхания основания. На это может уйти до двух недель.

Обратите внимание!
Вместо заливки фундамента в грунт можно вкопать железобетонную плиту.

Как сделать раствор

Кладка барбекю включает в себя использование глиняного раствора. И как раз-таки от качества этой смеси будет зависеть прочность и долговечность всей конструкции. Так, недопустимо чтобы глиняный раствор крошился и трескался после высыхания. Поэтому он должен быть сравнительно пластичным и относительно густым.

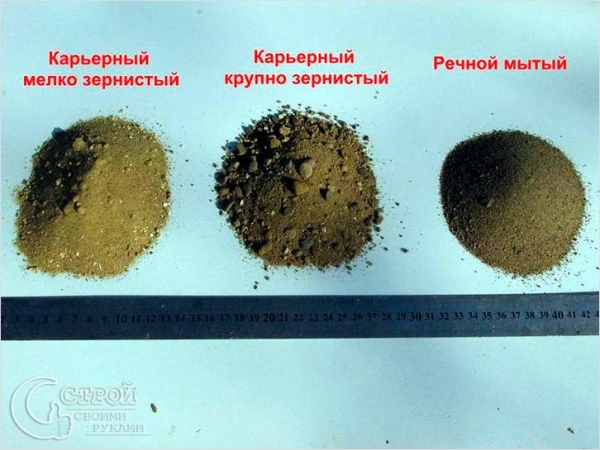

Виды песка

Раствор из глины подразделяется на 2 вида:

Тощий. Подразумевается непластичный раствор, который не дает усадку после обжига. Но он будет трескаться и высыпаться из швов. Поэтому для кладки он не подходит.
Жирный. Здесь имеется в виду наличие у раствора пластичности. За счет этого свойства раствор равномерно распределяется по всей площади кирпича. Однако при обжиге имеется осадка. Как следствие, для кладки барбекю и мангала не используется.

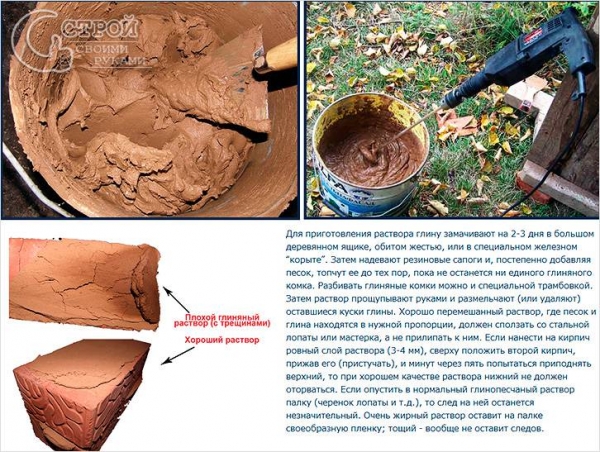

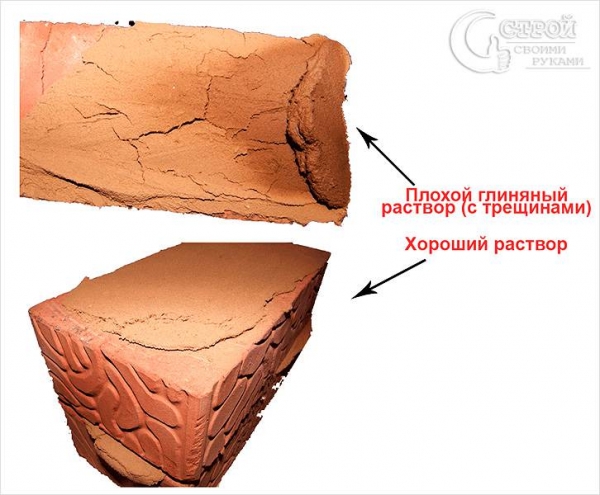

Плохой и хороший раствор

Для приготовления хорошего глиняного раствора потребуется следующий перечень материалов:

Вода.
Речной или мелкий горный песок.
Желательно жирная глина.
Цемент.
Соль.
Строганная доска.
Ведро 10 л и банка 1 л.
Сито для просеивания с размером ячеек 1,5×1,5 мм.
Сито с широкими ячейками 3×3 мм.
Кирпич сырец.

Итак, для приготовления качественной смеси рекомендуется взять кирпич-сырец. Благодаря ему, в раствор можно добавить достаточное количество глины и песка. Плюс к этому, он идеально сочетается с кирпичом для кладки, так как имеет практически похожую структуру. Учитывая, что найти кирпич-сырец может быть затруднительно, да и процесс приготовления из него раствора трудоемкий, лучше всего за основу глину и мелкий горный песок.

Рецепт приготовления глиняного раствора

Предварительно посредством сита (с ячейками 1,5×1,5 мм) очищаете песок от гравия и других загрязнений. Благодаря такой очистке вы сможете сделать тонкий слой шва при кладке барбекю. Исходя из качества глины, добавляется необходимое количество песка.

Обратите внимание!
На ощупь хороший раствор не должен иметь комков, сгустков, ему следует быть однородным. С лопаты смесь должна сползать, не расплываясь по ней.

Первые ряды

Чтобы повысить прочность получаемого раствора, в смесь добавляется поваренная соль. На ведро раствора 200 г соли или цемента 3–4 кг также на ведро. Если соль растворится в воде, то цемент следует загустить в воде до состояния сметаны. После этого такие добавки добавляются в глиняный раствор.

Порядовка

Выполнить порядовку кирпичного барбекю сложнее всего, так как каждый ряд должен быть выложен точно по схеме. В нашем случае топочная камера имеет прямой свод. На схемах кирпичная жаровня поднята на высоту 90 см, но вы можете сделать ее ниже при необходимости. Для этого схему порядовки придется немного изменить. Общая высота до начала дымохода составляет согласно чертежу 217,5 см.

Схема кладки барбекю

На высохший фундамент укладывается гидроизоляционный слой. После чего можно приступать к кладке кирпича. Если строительство барбекю ведется в беседке, то первый ряд печи должен быть выложен на уровне пола. Если фундамент под барбекю получился ниже уровня пола в беседке, то выложите дополнительный ряд кирпичей. После чего кладка выполняется строго по приведенной схеме.

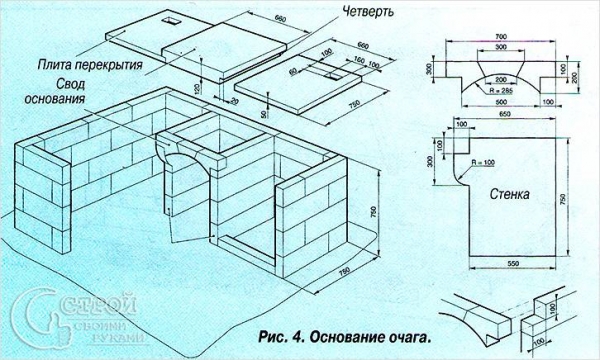

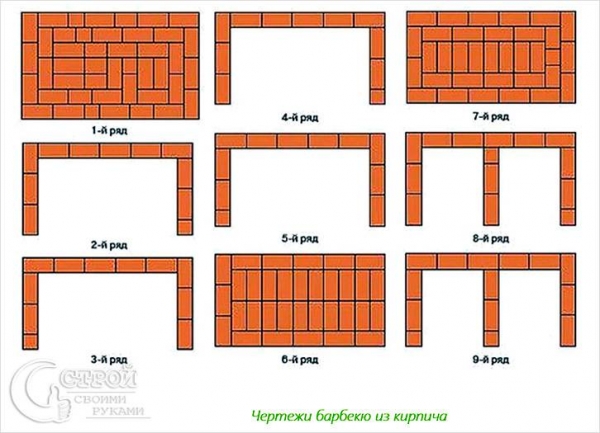

Чертежи барбекю

Первые девять рядов особенных пояснений не требуют. Кладка выполняется по схеме. При этом важно проверять вертикаль и горизонталь стенок, а также осуществлять контроль толщины раствора (8–10 мм). Чтобы шов между кирпичами получался идеально ровным, вы можете использовать пруток арматуры диаметром 8 или 10 мм. Уложите его на край, заполните поверхность раствором. Убрать остаток, выступающий за пруток, можно с помощью кельмы. Пруток можно убрать после укладки и простукивания кирпичей, переложив его на следующий ряд.

Чтобы выполнить кладку шестого сплошного ряда, после кладки предыдущего, следует уложить полосу металла шириной 40 мм и толщиной 4–5 мм. Таких полосы должно быть 4 – две центру каждого ряда кирпичей и по 1 с двух краев. Примерно это может выглядеть, как показано на схеме одиннадцатого ряда.

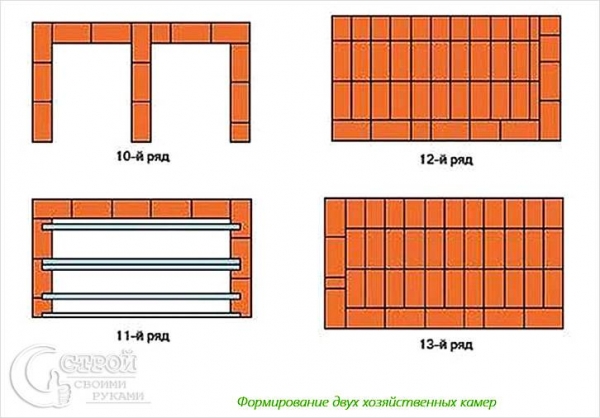

Формирование камер

Далее кладка выполняется по схеме. В 12 ряду используются пиленные вдоль кирпича. 12 и 13 ряды имеют больший размер, нежели нижние, благодаря чему образуется некий декоративный пояс.

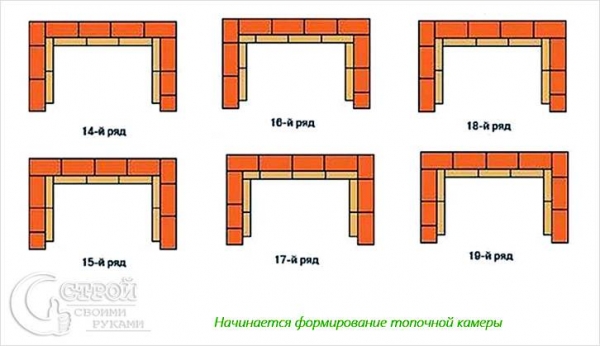

Далее следует сформировать топочную камеру, как показано на схеме порядовки 14–19 ряда. Светлым цветом обозначен шамотный кирпич.

Формирование топки

Шамотный кирпич укладывается на состав из глины и песка, также сюда можно добавить немного цемента. Смеси на основе шамота использовать не стоит, так как им для спекания нужны более высокие температуры, недостижимые в уличных барбекю.

Топочная камера

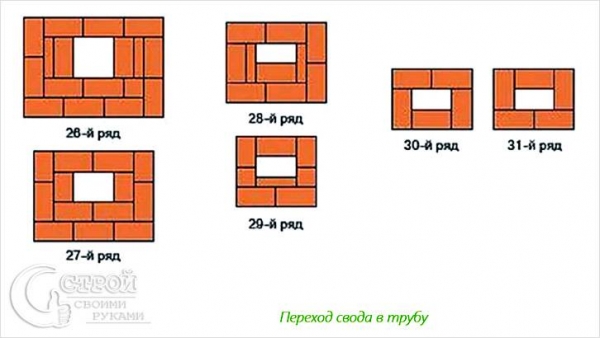

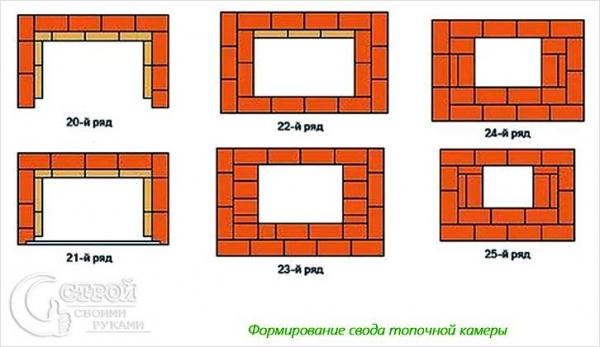

Теперь следует сформировать свод топки. Перекрываться он начинает с 22 ряда порядовки, где, согласно схеме, и начинается сужение.

Формирование трубы

В 30 ряду свод переходит в дымоходную трубу. Затем выкладывается форма трубы до достижения требуемой высоты дымохода.

Заключительный этап

Для улучшения эстетических свойств барбекюшницы, ее можно декорировать. Для этого можно использовать любые материалы, которые выдерживают высокие температуры. Предварительно стоит удостовериться в их безопасности и наличии/отсутствии в них вредных примесей.

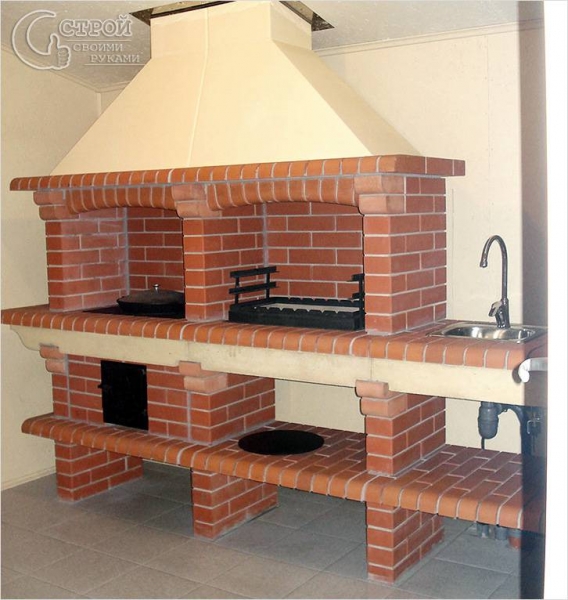

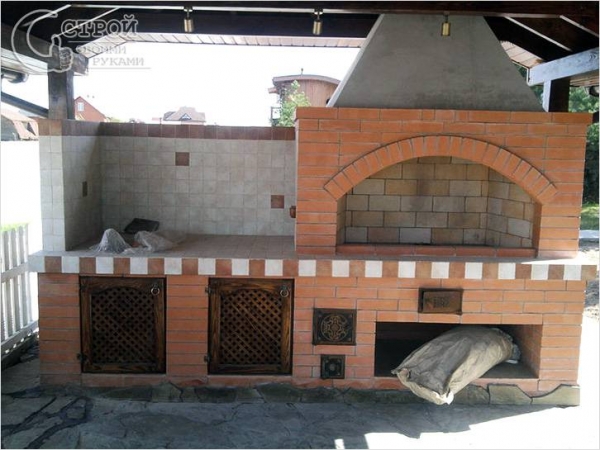

Готовое юарбекю

Для облицовки печи-барбекю используется раствор, приготовленный на основе цемента и песка. Дизайн облицовки будет выглядеть более оригинально, если сочетать разные материалы. Подключив фантазию, вы сможете красиво задекорировать барбекюшницу.

Первое тестирование конструкции можно проводить через месяц после проведения отделки. Если все этапы строительства были выполнены правильно, то жар будет равномерным, а дым будет поступать в дымоход, вследствие чего ваш отдых будет приятным и комфортным.
