Многие работы должны производиться еще на этапе возведения, но некоторые монтажники упускают основные нюансы по незнанию или по причине отсутствия бюджета. Чтобы ликвидировать один из недостатков, необходимо знать, как утеплить трубу дымохода своими руками. В статье будет описано, почему этот процесс важен и какими способами его можно реализовать.

Важность работ по утеплению

Возможно, и вы замечали небольшие или значительные потеки в районе прохождения дымовыводящих каналов. Частично это может быть вызвано плохой герметизацией шва примыкания к выходным отверстиям, но есть и другая причина — конденсат. Его образование – это естественный процесс и происходит он в силу того, что температура внутри дымохода может достигать сотен градусов, а снаружи в зимнее время быть минусовой. Вследствие таких перепадов влага, которая содержится в воздухе, накапливается и стекает по плоскости. С одной стороны, это приводит к плохой тяге внутри всей системы. Приходится тратить больше топлива на распалку или прибегать к дополнительным методам, создающим ток воздуха. Но другой отрицательный фактор — образование разбавленной серной кислоты. Она является веществом коррозионного действия, которое начинает интенсивно разрушать металлические составляющие.

Кирпичные кладки также подвержены сильному воздействию. Связано это с другой особенностью воды — способностью к расширению. Чем больше ее скапливается на поверхности, тем больше она начинает проникать в поры материала. Современные котлы не способны поддерживать очень большую температуру внутри канала, как это есть с обыкновенным печками, поэтому жидкость не испаряется. Во время морозов она замерзает и разрыхляет составляющие, что приводит их в негодность.

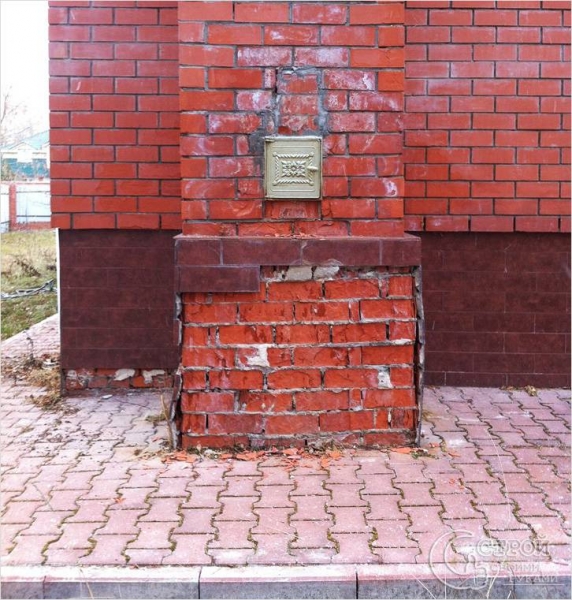

Разрушение кирпичной кладки дымохода

Есть и другие факторы, которые говорят в пользу утепления. Например, уменьшение теплопотерь. Такой шаг необходим для того, чтобы повысить КПД всей системы и снизить затраты на недешевое сырье для отопления. Если не предпринимать никаких шагов, то деньги будут, в прямом смысле слова, вылетать в трубу.

Для того чтобы сделать новую кровлю, необходимо потратить не один десяток тысяч рублей. После таких расходов хочется, чтобы она служила вечно. Если не сделать утепление, то любоваться ее красотой, возможно, придется только до первого отопительного сезона. Связано это может быть с образованием конденсата, как говорилось выше, или возгоранием из-за близкого расположения деревянной стропильной системы. Небольшая искра или высокая температура приведут к такому эффекту. Риск такого рода существует не только в отношении кровли, но и каждого участка, где дымоход проходит через комнаты дома.

Продукты сгорания сами по себе вредны не только для здоровья, но и жизни человека. Из-за просачивания угарного газа в помещения пострадало очень много людей. Часто это происходит по незнанию того, как правильно обращаться с приборами отопления. Но другой причиной является появление трещин. Если труба будет утеплена, то материал предотвратит просачивание газов в жилые комнаты.

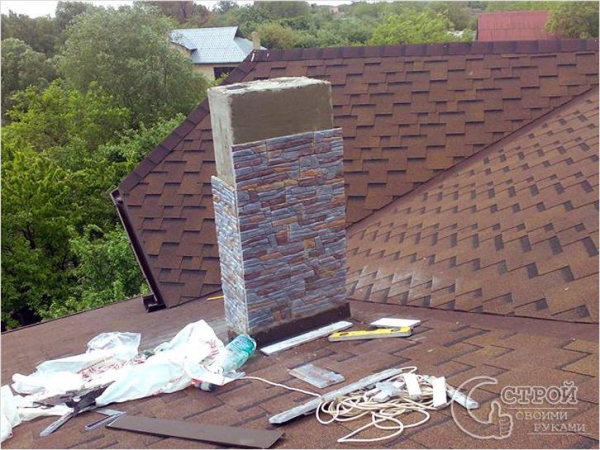

Утепленный дымоход выглядит эстетично

Еще один фактор, который не так важен, как предыдущие, но все же для кого-то может иметь приоритетное значение — эстетический внешний вид. Благодаря работам по утеплению дымохода попутно можно облицевать его при помощи различных материалов, что позволит скрыть ржавчину или растрескавшиеся местами кирпичи.

Критерии для утеплителя

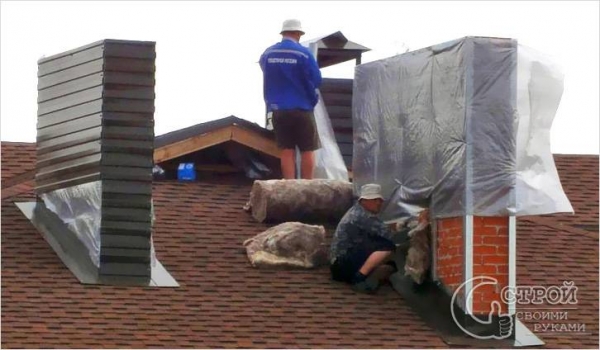

Утепление дымохода

Утеплитель должен помочь ликвидировать все последствия воздействия атмосферных осадков, а также ветра. Чтобы это стало возможным, он должен обладать такими свойствами:

• устойчивость к высокой температуре;
• низкая способность к отдаче тепла;
• хорошая герметичность;
• небольшой вес;
• устойчивость к образованию влаги;
• достаточная пластичность;
• большой срок службы;
• устойчивость к низким температурам.

Некоторые виды материалов могут использоваться для различных видов труб. Но для этого необходимо знать, из чего выбирать.

Из чего выбрать

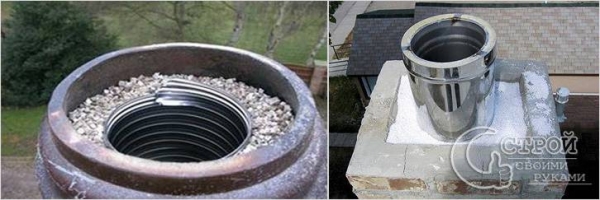

Пространство заполняется шлаком

Одним из изоляторов, который может использоваться, выступает битый кирпич, камень или шлак. Их преимуществами являются:

• негорючесть;
• простота укладки;
• отсутствие процессов гниения.

К недостаткам можно отнести:

• достаточно большой вес;
• гигроскопичность — способность накапливать влагу;
• определенную сложность подъема на высоту.

Штукатурка

Такой метод используется нечасто, но имеет место. Другим распространенным способом является оштукатуривание. Его сторонников привлекает:

• невысокая стоимость реализации;
• высокая эстетичность конечного результата;
• доступность каждому.

Отрицательные стороны:

• малый срок службы;
• подверженность воздействию влаги.

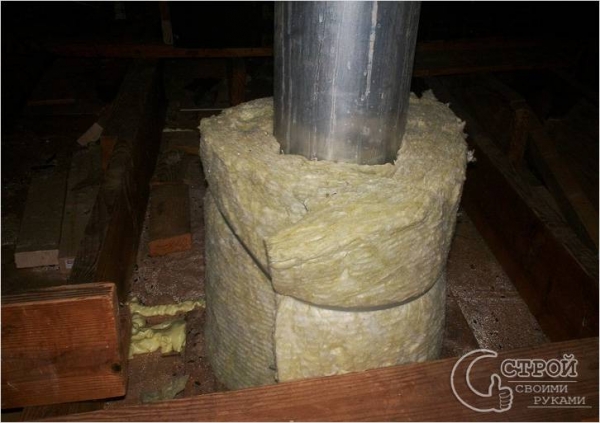

Утепление металлической трубы

Прекрасным решением может стать минеральная вата. Она имеет огромное количество преимуществ:

• небольшой вес;
• простота формовки;
• возможность провести работы самостоятельно;
• устойчива к высоким температурам;
• не горит;
• имеет доступную цену.

К недостаткам можно отнести некоторую сложность всего процесса работ, но это, скорее, просто особенность. Одной из разновидностей является стекловата. Она наделена большинством преимуществ, которые были перечислены выше, но очень хорошо впитывает влагу, что может привести к нежелательным последствиям.

Дополнительный слой кладки из кирпича также может быть решением проблемы, но обычно, мало лишь выгнать кожух, пространство должно быть чем-то заполнено. Сильными сторонами такого решения является:

• приятный внешний вид;
• продолжительный срок службы;
• устойчивость к влаге при правильной отделке;
• возможность использования подручных материалов.

Некоторые не соглашаются на такое решение в силу:

• достаточной трудоемкости работ;
• сложности подъема материала;
• необходимости наличия определенных навыков в строительстве;
• необходимости дополнительного утепления.

В некоторых случаях допускается использования пенопласта и пенополистирола. Но при этом необходимо соблюдать все меры предосторожности, которые призваны предотвратить попадание искр на материал. Чаще всего такой метод применяется на кирпичных дымоходах. Толщина стенки у них большая, поэтому температура внешней ее стороны не расплавит утеплитель.

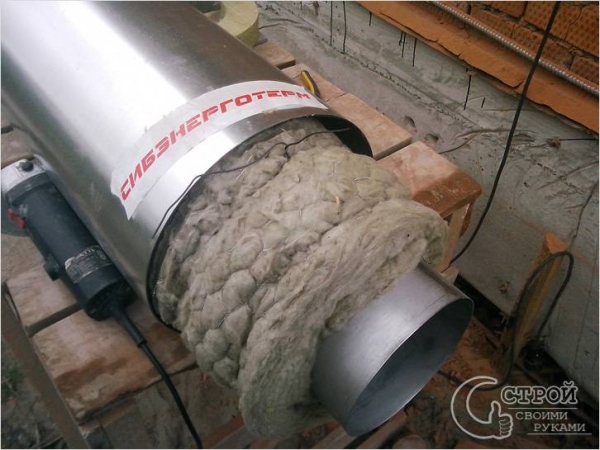

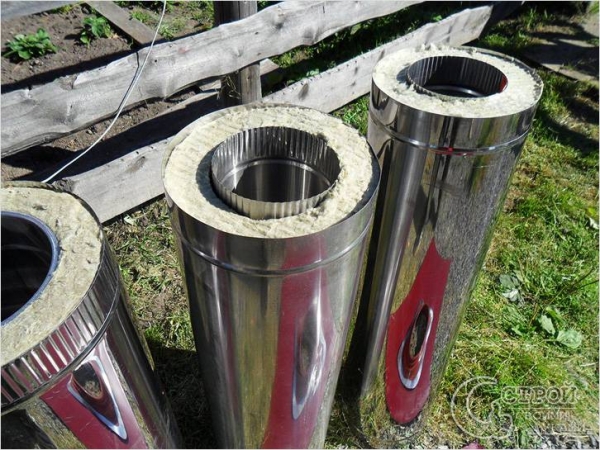

Сэндвич труба

Обратите внимание!
Прекрасным выходом из ситуации считаются сэндвич трубы. Но для их использования понадобится либо полностью переделывать каналы, либо предусмотреть их установку еще на стадии строительства. Они представляют собой две трубы различного диаметра. Та, что меньше, находится внутри другой, а между ними уложен слой утеплителя. На таких гильзах не образуется конденсат, они не перегреваются, поэтому не станут причиной пожара. Кроме того, их монтаж не занимает много времени. Он сводится к сборке по типу конструктора. Отдельные панели вставляются друг в дружку до выгона необходимой высоты. Для того чтобы соединить готовую конструкцию с котлом или печью, применяются дополнительные переходники.

А если труба из металла

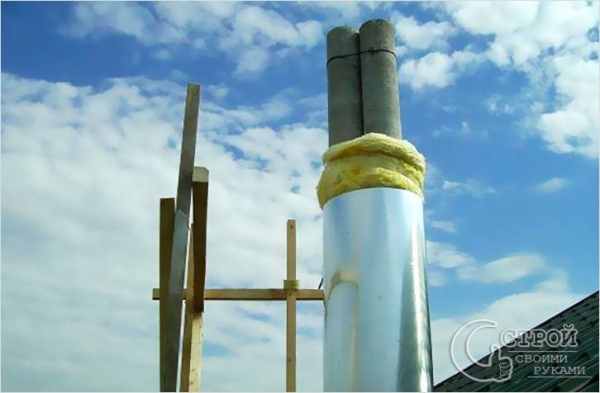

С помощью гильзы большего размера

Для изготовления дымохода из металлических труб обычно выбирается такой материал, который прослужит достаточно долго, например, это может быть нержавеющая сталь определенной марки. Кроме того, что она не подвержена коррозии и устойчива к температурным перепадам и воздействиям, внутренние стенки настолько гладкие, что нагар практически не оседает. Утеплить ее можно используя несколько способов. Первый из них — гильза большего диаметра. Чтобы довести дело до своего завершения, понадобятся такие инструменты и составляющие:

• заклепочник;
• дрель;
• сверло, соответствующее диаметру заклепок;
• рулетка;
• маркер;
• лист оцинкованной жести;
• ножницы по металлу;
• наполнитель.

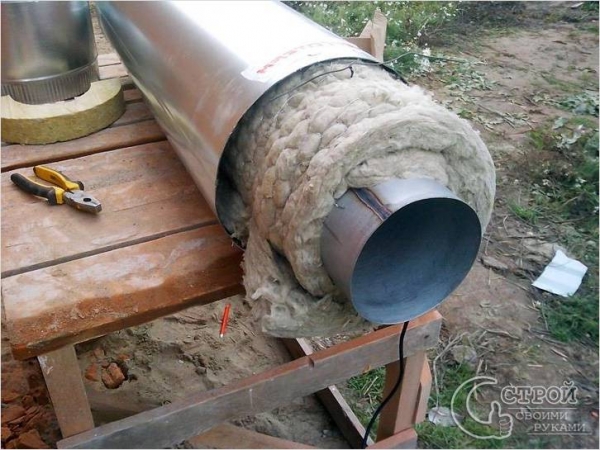

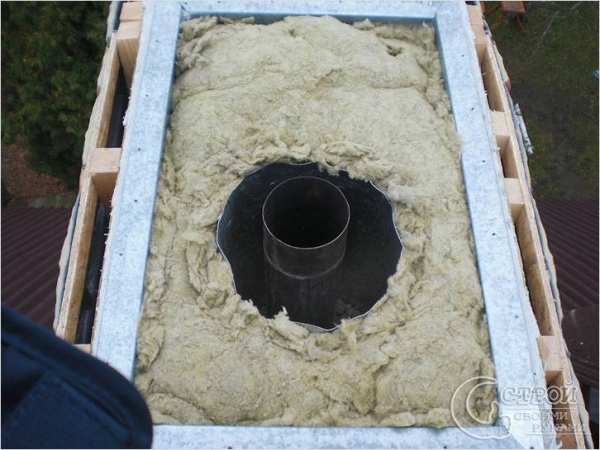

Пространство заполняется утеплителем

Перед началом работ необходимо решить, в каком объеме они будут проводиться: будет ли утепляться только часть дымохода, которая выступает над крышей и расположена на чердаке, или это коснется всей протяженности трубы. От этого будет зависеть подготовительный этап, а также количество материала, который потребуется. Сделать нужно следующее:

• Поверхность трубы хорошо очищается. Это не требование, но так будет легче работать. Также после такого процесса можно быть уверенным, что внутри не образуется грибок.
• Соответственно размерам участка, который планируется к утеплению, необходимо сделать заготовки. Все будет зависеть от ширины и длины листа оцинковки. Основное требование заключается в том, чтобы размер полоски позволил изготовить кожух таким образом, чтобы между ним и установленной трубой был зазор в 10 см, а также нахлест одного конца на другой хотя бы на 5 см.
• На одном из торцов подготовленных листов сверлятся отверстия. Шаг между ними может быть в пределах 5‒10 см. Все будет зависеть от высоты получившейся гильзы.
• Для следующего шага понадобится помощник. Полоска скручивается с планируемым нахлестом, фиксируется и через уже просверленные отверстия делаются отметки на другом торце.
• По отметкам делаются отверстия под имеющиеся заклепки.
• При помощи заклепочника части скрепляются между собой, чтобы получился патрубок.
• Таким способом изготавливается требуемое количество составляющих.
• Сочленение между ними можно реализовать несколькими вариантами. Первый заключается в том, что делается дополнительный внутренний буртик. Для этого вырезается небольшая полоска такого размера, чтобы она поместилась внутрь патрубка таким образом, чтобы остался вылет на 5 см. Впоследствии этот элемент вставляется внутрь следующей трубы и крепится заклепками. Другим решением будет изготовление каждого следующего блока на несколько миллиметров больше предыдущего, чтобы они надевались друг на друга и фиксировались заклепками.
• Кожух монтируется частями. После установки каждой из гильз пространство между трубами заполняется одним из перечисленных утеплителей.
• Верхушку дымохода примерно на 10‒15 см необходимо оставить неприкрытой.
• Верхний торец закрывается заглушкой. Она изготавливается из того же листового материала и представляет собой круг. Его диаметр должен быть на 2 см больше диаметра гильзы. В середине вырезается отверстие равное размеру трубы. Небольшой выступ загибается бортиком. Получившаяся конструкция надевается сверху и фиксируется заклепками.
• Особое внимание следует обратить на место примыкания к кровле. Его важно хорошо обработать, чтобы не было щелей, через которые может протекать вода. Сделать это можно при помощи силиконового герметика, эпоксидной смолы или резиновой прокладки, которая оборачивается по периметру и фиксируется накладкой из жести при помощи саморезов с резиновым уплотнителем.
• Не забудьте также установить грибок, который с одной стороны будет препятствовать попаданию дождевой воды, а с другой — способствовать лучшей тяге при сильном ветре.

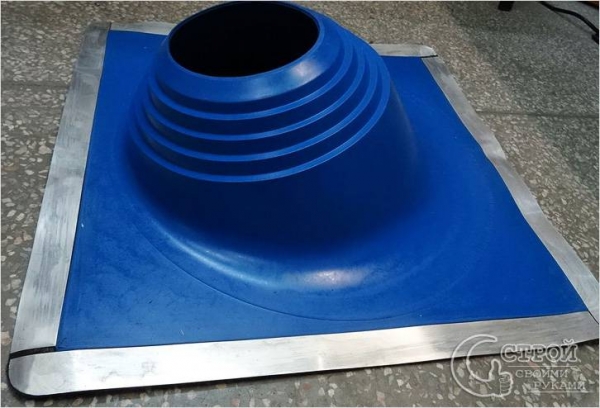

Резиновая прокладка для герметизации

Патрубки можно изготовить на заказ у жестянщика. Он сможет сделать все по заявленным размерам, а также изготовит пазы для развальцовки. Если нет желания возиться с заклепками, то можно использовать хомуты из нержавеющей стали, которые подойдут по размерам. Устанавливать их нужно через каждый 30‒50 см.

Обратите внимание!
Вместо жестяных листов можно использовать обычную трубу большего размера, например, асбестовую. Но в этом случае нужно все хорошо рассчитать, чтобы кровля выдержала планируемый вес нагрузки.

Другим возможным решением будет использование базальтовой ваты и плотной строительной фольги. Весь процесс будет сводиться к тому, что дымоход необходимо обернуть в утеплитель и зафиксировать его. Это можно сделать при помощи алюминиевого скотча. Сверху вся плоскость затягивается фольгой и также скрепляется клейкой лентой. Если в местности нет больших ветров, тогда такая конструкция сможет простоять достаточно долго.

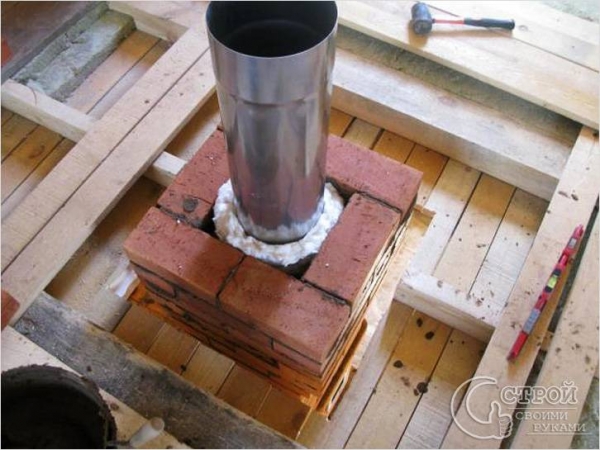

Кирпичный кожух

Еще одним решением при утеплении металлической выводящей трубы будет строительство кирпичного кожуха. Его можно возвести из различных материалов: газоблок, облицовочный кирпич, силикат и т.д. Для работы понадобятся:

• кельма;
• смесь для приготовления раствора;
• металлическая сетка для кладки;
• уровень.

Если весь канал находится снаружи здания, то конструкцию необходимо будет разместить с опорой на грунт. Для того чтобы устройство было надежным, необходимо позаботиться о наличии небольшого фундамента. Изготавливается он таким образом:

• Выкапывается яма. Если известно, что в вашей местности пучинистый грунт, тогда выкапывать ее нужно будет ниже промерзания грунта. Если этого не сделать, то при первых же сильных морозах все строение перекосится и будет разрушено.
• Длина и ширина ямы должны быть на 10‒15 см больше длины и ширины планируемой конструкции.
• Стенки выравниваются. Дно утрамбовывается.
• Насыпается слой песка толщиной в 10 см и хорошо уплотняется.
• Внутри устанавливается опалубка. Она может быть несъемной. Для этого можно приобрести специальную конструкцию из пенопласта или изготовить ее самостоятельно, уложив их так, чтобы они были вплотную один к одному. Это будет также дополнительная изоляция от влаги.
• Из металлической или стеклопластиковой арматуры диаметром 12 мм изготавливается обрешетка. По форме она должна напоминать полый столбик с поперечными перекладинами каждые 40 см. Ее размеры должны быть на 5 см с каждой стороны меньше подготовленной ямы.
• На дно укладывается кирпич, который будет служить подставкой для обрешетки.
• Внутрь помещается подготовленная конструкция.
• Заливается бетон.
• Следующим этапом будет его уплотнение при помощи вибратора. Это позволит ему заполнить все пустоты и равномерно распределиться по всей площади.
• В таком состоянии его необходимо оставить на 3 недели, за которые будет набрана требуемая прочность.

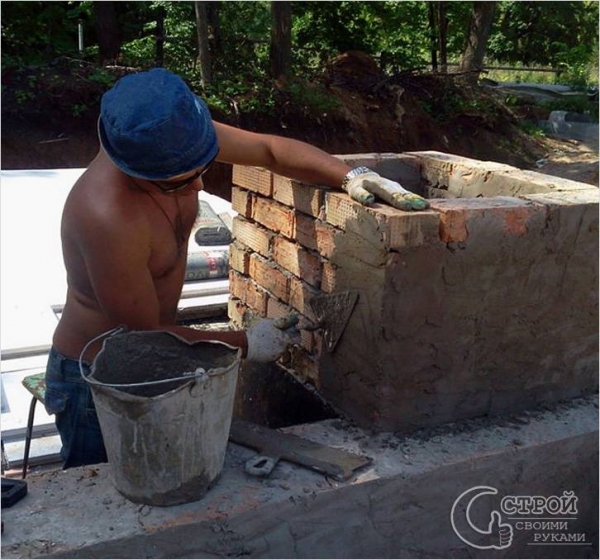

Внешний дымоход из кирпича

Другим вариантом будет изготовление заливной сваи с площадкой на поверхности. Для этого буром делается отверстие на необходимую глубину. В середину укладывается рубероид, который обернет внутреннюю стенку. Изготавливается обрешетка и опускается. В верхней части делается углубление по размерам, как в предыдущем варианте. Укладывается еще одна обрешетка и перевязывается с той, что опущена в скважину. Подготовленное место заливается бетоном.

Обратите внимание!
Если кожух будет возводиться начиная с чердачного помещения, тогда под него необходимо сделать металлическую подкладку, которая будет хорошо зафиксирована на уложенных балках или перестенке.

Когда основание уже готово, можно приступить к этапу возведения. Размер кожуха должен быть таким, чтобы в середине от трубы до стенок было минимум 5 см. Для кладки необходимо приготовить раствор. Для того чтобы перестраховаться, лучше купить готовую смесь, которая устойчива к высоким температурам, впрочем, можно изготовить ее самостоятельно. Соотношение составляющих: 1:3:1 – цемент, шаматный песок, измельченный кирпич. Вначале все перемешивается насухо и только потом добавляется вода.

Перед началом возведения фундамент застилается куском рубероида или бикроста. Делается это для того, чтобы защитить кирпич от проникновения влаги. Кладка осуществляется по кругу с переплетом. Через каждые 3‒5 рядов размещается металлическая сетка. Важно постоянно контролировать плоскость при помощи строительного уровня. По ходу строительства полость заполняется утеплителем.

Утепление кирпичного дымохода

Первый способ, который можно применить для утепления кирпичного дымохода — оштукатуривание. Но сам раствор, которым это будет осуществляться, немного отличается по своему составу от того, который используется обычно. Для него понадобятся:

• промытый шлак;
• известь;
• цемент.

Компоненты необходимо смешать в таких пропорциях 2:1:1. Мелкий шлак перемешивается с цементом в сухом состоянии. Подготовленная часть гашеной извести разводится водой до состояния молока и добавляется к сухой смеси. При необходимости можно долить воды, а также увеличить долю шлака. В отличие от обычной песчано-цементной смеси такой продукт может храниться дольше без усадки. Дальнейшие шаги будут такими:

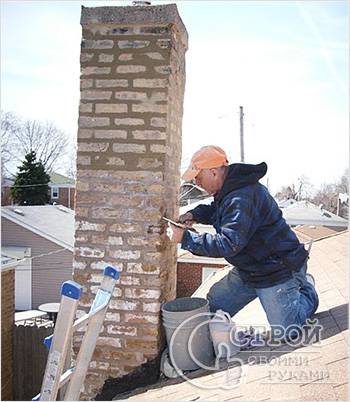

• Ремонт трубы перед штукатуркой
  Первым делом выставляются металлические маяки. Для того чтобы выдержать их в одной плоскости, лучше всего воспользоваться лазерным нивелиром или обычным строительным уровнем. Закрепляются они при помощи небольшого количества раствора

• На всей поверхности дымохода при помощи перфоратора или дрели закрепляется металлическая сетка.
• Строительным ковшом смесь набрасывается на сетку.
• Правилом или куском профиля осуществляется стягивание.
• Первый слой должен составлять 3‒5 см.
• Необходимо выждать некоторое время, чтобы пласт подсох.
• Следующий слой наносится толщиной в 5 см.
• Таким образом необходимо обеспечить наличие до 5 прослоек.
• Во время высыхания будет происходить частичная усадка, что приведет к образованию трещин. Позже их потребуется замазать.
• Для закрепления всей конструкции она покрывается меловой краской или известью с добавленным колером.

Второй вариант утепления во многом напоминает аналогичный процесс для стен. Для того чтобы все получилось, как следует, необходимо подготовить:

• каменную или стекловату;
• металлический профиль или доски под деревянный каркас с размером 50×30 мм;
• перфоратор;
• крепежный материал;
• гидробарьер.

По кругу выступающая часть обтягивается гидробарьером. Делается это для того, чтобы от пористого кирпича влага не впитывалась ватой. На малых площадях нет необходимости соблюдать шаг профиля, как это делается для обычной стены, достаточно будет закрепить его по углам с каждой стороны. Если в один общий дымоход объединены несколько каналов, и его протяженность больше, тогда стоит последовать общепринятым нормам. В промежутки между планками укладывается минеральная вата. Она закрепляется при помощи пластиковых дюбелей с широкой шляпкой. Сделать это необходимо так, чтобы пласты плотно прилегали к плоскости трубы. Для защиты всей конструкции ее можно обтянуть гидробарьером и обшить листами профнастила или металлочерепицы. Другой вариант – покрыть ее клеящим составом, который будет препятствовать проникновению влаги внутрь. Финишную отделку можно осуществить по желанию.

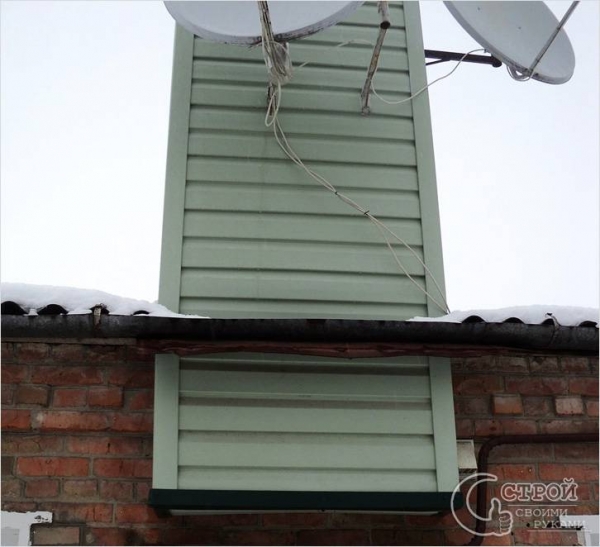

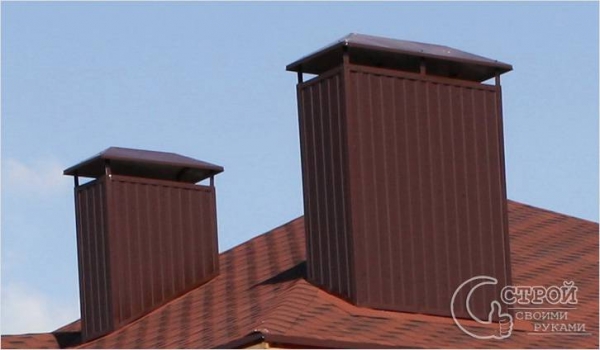

Обшитый профнастилом дымоход

Еще одной возможностью, которую можно применить при использовании современных котлов и других низкотемпературных приборов отопления — это утепление пеноплексом. Для этого понадобится:

• необходимое количество утеплителя;
• металлический профиль;
• подвесы;
• крепежный материал;
• монтажная пена;
• перфоратор или дрель.

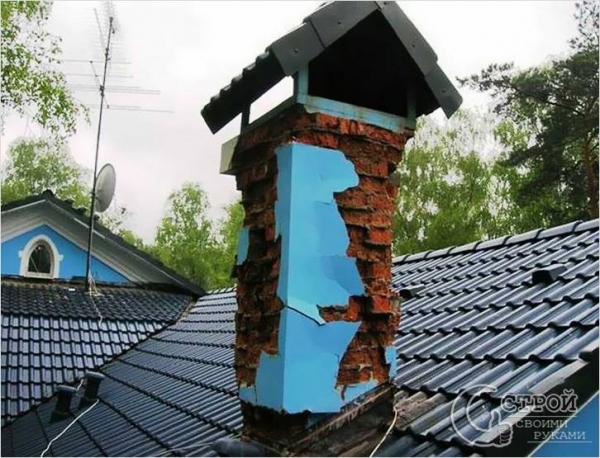

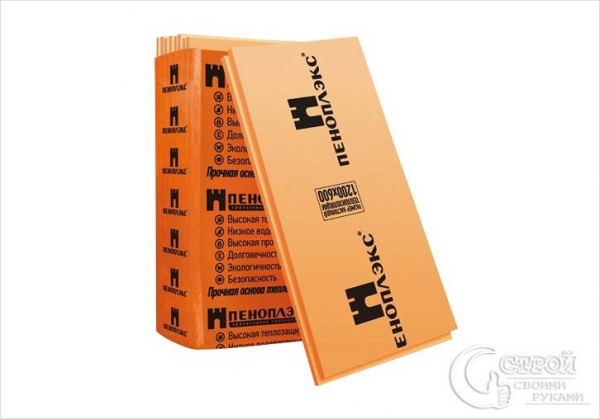

Пеноплекс

Ход работ будет следующим:

• Подвесы закрепляются с каждой стороны по углам дымохода. Важно постараться зафиксировать их так, чтобы на противоположных сторонах они располагались в одной плоскости. Добиться этого можно при помощи угольника, который упирается в одну из планок так, чтобы его часть легла на верхушку дымохода. Далее, продолжая линию уровнем или правилом, можно добиться одинакового размещения. Расстояние по вертикали между ними должно быть таким, чтобы цеплять лист утеплителя. Подвесам необходимо придать форму буквы П, которая прикручена верхушкой с торчащими ножками.
• Прикладывается лист пеноплекса и немного придавливается так, чтобы остались вмятины от крепежей.
• Утеплитель разворачивается и в местах меток делается сквозная прорезь.
• На обратную сторону утеплителя наносится монтажная пена.
• Сквозь отверстие продеваются металлические пластины и листы плотно прижимаются к стенке трубы.
• Выдерживать правильную плоскость пеноплекса необязательно.
• К подготовленным подвесам монтируются планки профиля. Их необходимо выставить по уровню. Это важно, т.к. они служат основой для облицовки.
• Делается верхняя и нижняя обвязка. Для этого отрезки профиля крепятся поперек. Они будут служить для дополнительной жесткости, а также облегчат работу при монтаже облицовки.
• Вырезается первый лист. Лучше сделать его меньше на 5 мм, чем требуется, чтобы не пришлось подгонять уже по месту.
• Т.к. верхняя обвязка выставлена по уровню и является крайней точкой, то одну сторону можно выровнять точно по ней.
• Лист закрепляется при помощи саморезов с прессшайбой или резиновым уплотнителем. Желательно, чтобы крепежи находились один под одним в одну линию, если это не так, то будет очень заметно. Для того чтобы добиться этого, необходимо замерять расстояние от края до первого вкрученного крепежа и дальше сделать метки на это расстояние.
• Оставшиеся три стороны зашиваются, отталкиваясь от эталонного листа.
• На все углы устанавливаются специальные планки. Они закроют стыки и придадут вид монолитности. Если элемент придется дотачивать, то самую большую часть необходимо закрепить, начиная от верха.
• Для того чтобы между профилем и утеплителем не затекала вода, из жести делается накладка, которая закрывает этот просвет.
• Сверху монтируется козырек.

Утепление дымохода из асбеста

Утепление асбестовой трубы

Изделия из асбеста способны прослужить достаточно долго при правильном подходе к эксплуатации. По своей сути это тоже труба, поэтому к ней применимы все методы, которые описывались для металлического дымохода. Ее можно укутать в минеральную вату, которая укладывается между кожухом и патрубком. В другом случае, после укладки утеплителя вся площадь заматывается фольгой и алюминиевым скотчем и укрепляется хомутами или вязальной проволокой.

Отделка после оштукатуривания

Как вы смогли сами убедиться, работы по утеплению дымохода — процесс нетривиальный. К нему можно применить любой подход. Облицовка также реализуется по личному желанию заказчика. Это может быть даже декоративный камень, который позволит вписать трубу в общий внешний вид. Утеплен ли ваш канал по выводу дыма? Если да, то поделитесь способами, которые использовали лично вы, в комментариях.

Видео

В следующем видео вы можете увидеть, как утеплить трубу и обшить металлопрофилем:
