Какая же дача обходится без бани? Хороший пар, пьянящий запах дерева, шипение камней и извивающиеся на них лишь мгновение струйки воды, шелест веника и его горячее дыхание на плечах… Кто же не любит основательно попариться?

Строительство печи-каменки требует основательного ознакомления с техническими требованиями, которые предъявляются к конструкции. Любое строительство – это серьезное предприятие, к которому следует относиться с особой тщательностью. Многочисленные пособия и различные сайты предлагают ознакомиться с информацией, знание которой позволит самостоятельно соорудить печь-каменку в бане. Классификацию каменок, особенности их конструкций, определяемые видом используемого топлива и многое другое можно найти на просторах мировой сети и прилавках книжных магазинов.

Перед тем, как сделать каменку своими руками, стоит заострить внимание на стоимости кирпичного сооружения. Оно относится к наиболее дорогостоящим, а его установка требует участия специалиста данного профиля. Самостоятельно лучше всего сделать каменку металлическую. Конструкция такой печи достаточно проста, а установка не обременена какими-либо сложными процедурами.

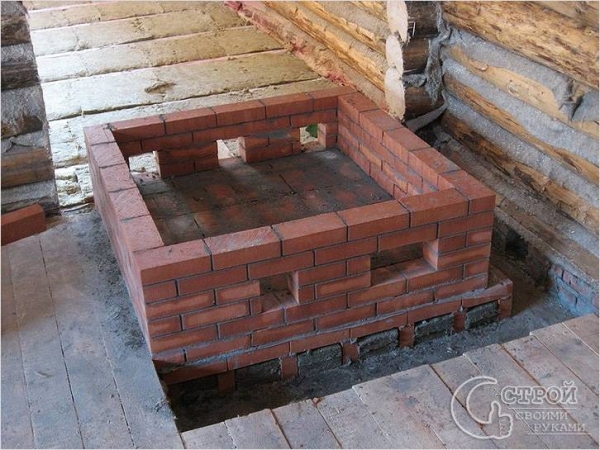

Опора для котла

При проектировании печей-каменок необходимо учитывать следующие требования:

1. Емкости для горячей воды необходимо выбирать из расчета восемь-десять литров на человека.
2. Каменка не должна располагаться впритык к стенам парилки. Равномерно распределить тепло в помещении позволят отступы от стен около сорока сантиметров.
3. Улучшить теплоотдачу позволят чугунные «чушки», которые можно использовать как добавку к камням.
4. Котел печи можно закрепить на обвязке из кирпичной кладки или установить на опоре в виде отдельных кирпичных столбиков.
5. На высоте около двух метров в каждой печи должна быть специальная задвижка.
6. Увеличить скорость нагревания воды позволит свободное пространство между котлом и кирпичной кладкой. Это пространство должно быть не менее шестидесяти миллиметров.

Выше перечислены наиболее общие требования, предъявляемые к печам-каменкам. Но конструкция каждой печи предусматривает и специальные требования, которые также следует учитывать. В первую очередь, нужно обратить внимание на пропорциональность размеров помещения и печи. Не следует устанавливать печь на половину парилки.

Конструкция печи

Изначально следует начертить схему или проект планируемой печи, аккуратно и наиболее точно провести измерения и вычисления, определить основные характеристики каменки. Чертеж поможет не ошибиться при реализации проекта и точно рассчитать количество необходимого материала, определить размеры профильных отрезков металлического корпуса и главных узлов водонагревательного бака.

Рассмотрим один из подобных чертежей.

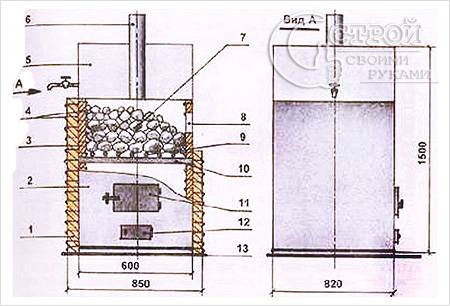

Чертеж печи-каменки
1 – кладка наружная из кирпича; 2 – печной остов ; 3 – внутренняя кладка; 4 – скрепы; 5 – емкость для воды; 6 – труба дымовая; 7 – камни; 8 – паровое отверстие; 9 – защитная решетка; 10 – планка; 11 – дверка топки; 12 – поддувало; 13 – листовая металлическая опора.

Это конструкция печи, которая имеет постоянный нагрев. Это означает, что каменку топят непосредственно во время проведения водных процедуры. Этот вид каменки наиболее популярен среди печей семейного варианта, благодаря несложной конструкции и невысокой стоимости. Эксплуатация такой каменки не требует специальных знаний и умений.

Каменка для бани имеет несколько особенностей в своей конструкции.

Для выполнения остова печи используют, как правило, стальной лист толщиной пять миллиметров. Водонагревательный бак вместимостью пятидесяти-семидесяти литров устанавливают сверху на печь. Для более длительной и безопасной эксплуатации дно бака можно укрепить двойным листом из стали.

Печь-каменка постоянного действия

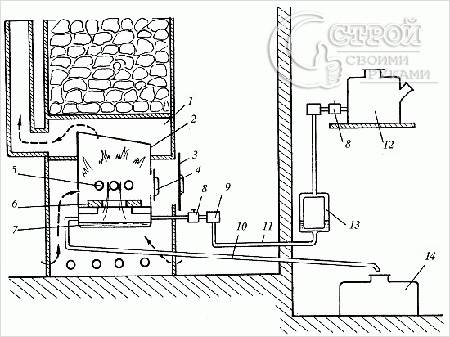

Схема печи-каменки с разбрызгиванием топлива: 1 – дымоходная труба; 2 – камни; 3 – топливник печи; 4 – капельница; 5 – глазок; 6 – стакан горелки; 7 – дверка топливника; 8 – вентили; 9 – трубка для подачи топлива; 10 – переливная трубка; 11 – стена помещения; 12 – фильтр; 13 – топливный бак; 14 – сливной бак

При строительстве каменки необходимо помнить, что внутреннее рабочее пространство должно быть разделено на три области:

1. Область нижняя — здесь находится топка.
2. Область средняя – это часть каменки, где расположено специальное отверстие, куда выходит пар.
3. Область верхняя – это водонагревательная емкость или бак, который обогревается теплом от дымовой трубы.

Если построить каменку по приведенной схеме, то ваша парилка нагреется достаточно быстро. При объеме помещения в десять кубов потребуется лишь пара часов. За это время камни прогреются до температуры триста-четыреста градусов по Цельсию.

Достоинством такой каменки является то, что возможность отравления угарным газом сведена к минимуму. А невысокие затраты на материал при строительстве, простая установка и нехитрые правила эксплуатации характеризуют приведенный тип печи лишь с положительной стороны. Парилка или сауна станут любимым местом вашей семьи, помогая поддерживать здоровый образ жизни.
