При строительстве дома одним из важных условий долгого существования постройки является дренаж вокруг фундамента. Он обеспечивает большую устойчивость грунта около строения, предотвращает размывание почвы и последующие перекосы в строении. Организовывать дренажную систему нужно еще во время постройки фундамента.

Задачи дренажной системы

Дренажная система является жизненно необходимой для дома на участке – как двух, так и одноэтажного. Ее наличие обеспечивает защиту строения от определенного вида повреждений:

появления сырости в цокольном помещении;
размытия грунта вокруг фундамента;
подтопления подвального помещение;
появления трещин в фундаменте.

Советы

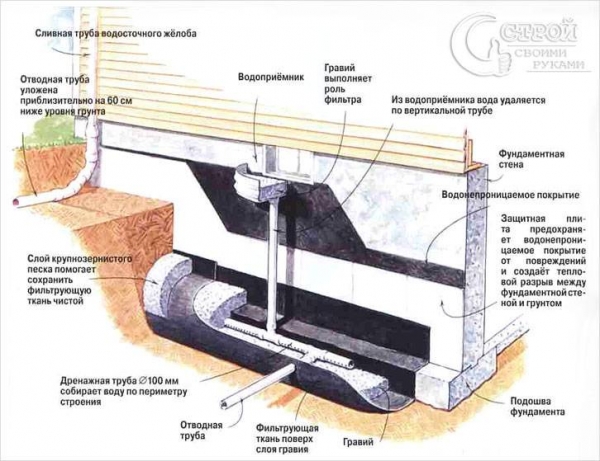

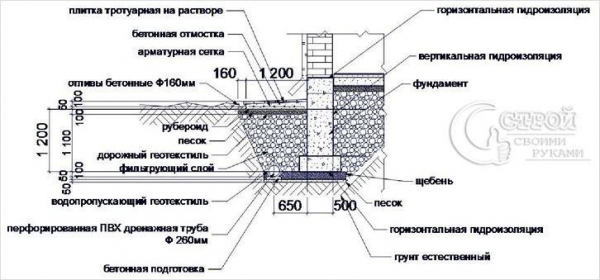

Схема дренажа домового фундамента

Если доверить обустройство дренажной системы специалистам, то уже через месяц можно получить рабочий результат.

Обратите внимание!
Монтаж дренажа собственными силами займет немного больше времени – около 3-4 месяцев.

Для создания качественной дренажной системы нужно соблюсти следующие условия:

Начать работу в теплое время года. Идеальным временным отрезком станут летние месяцы.
Подготовить навес и укрепления – на случай дождей или возможного оползания грунта во время монтажа дренажной системы.
Заранее определить дорожки, по которым можно подносить строительные материалы и вывозить грунт. Такие меры сохранят в порядке остальную территорию участка.
Заранее спланировать монтаж системы: где будут располагаться трубы, смотровые колодцы и куда будет направляться отведенная от фундамента вода.

Обратите внимание!
Обязательно нужно определить максимально слабые места вокруг фундамента дома: там, где больше всего скапливается талой воды и осадков. По возможности нужно узнать, близко ли залегают грунтовые воды.

Материалы

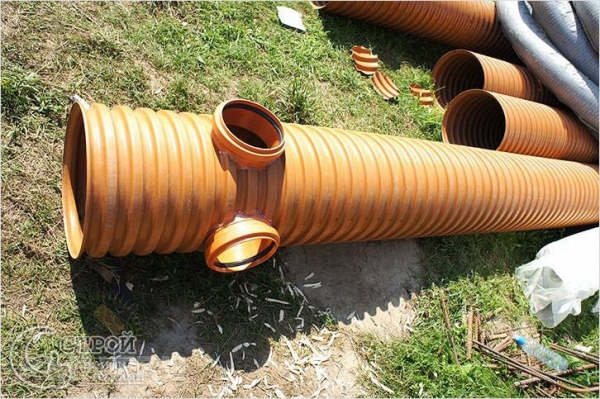

Материалы для устройства дренажа

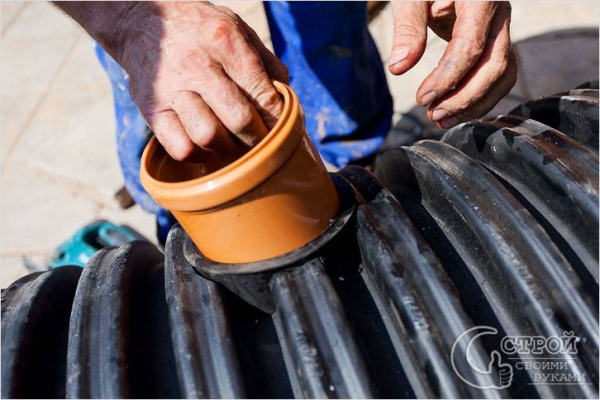

Дренажные трубы и фитинги для их соединения. Их диаметр не должен быть меньше 7,5 см и превышать 15 см. Самым оптимальным размером дренажных труб для участков со средним объемом талых вод считается диаметр в 11 см.
Доски и упрочненный пластик для создания дорожек к месту стройки и навеса, защищающего траншею от непогоды.
Строительные материалы для гидроизоляции фундамента и траншеи дренажной системы.
Песок и гравий для трамбовки траншеи.
Пластиковая емкость для сбора отведенной воды.
Инструменты для подготовки траншеи, дорожки и навеса: лопаты, молотки и мелкие строительные материалы.

Порядок обустройства

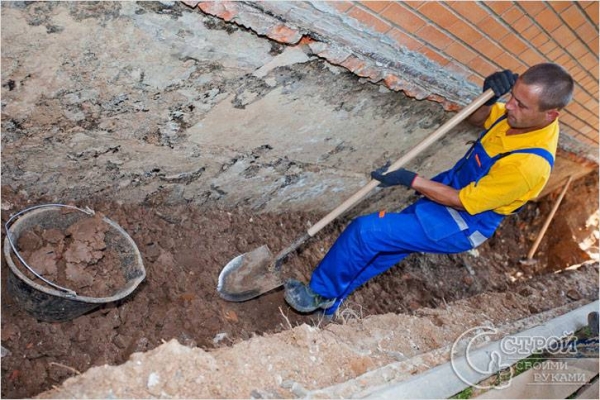

Откапываем фундамент

Если дренаж фундамента устраивается уже после возведения дома, нужно откопать фундамент: не только для определения глубины залегания основания дома, но и для просушки фундамента перед нанесением на него нового гидроизоляционного слоя. Это обеспечит в дальнейшем водонепроницаемость основания, особенно в сочетании с обустроенной дренажной системой.
После просушки основания дома пора приступать к организации непосредственно дренажа фундамента. Для этого на небольшом расстоянии от фундамента необходимо выкопать траншею глубиной ниже основания дома – на 10-30 см. Ширина траншеи должна определяться диаметром дренажной трубы, плюс место для песка и гравия – «подушки» для дренажной системы – по 10 см с каждой стороны. Средняя ширина рва должна составлять 27-35 см.
Подготовленные траншеи должны иметь дно с уклоном в сторону водосборника. Глубина уклона составляет около 1 см на 1 м.
Водосборник устраивают в удобном месте участка: не ближе, чем в 3-5 м от дома. На глубину ниже фундамента закапывают пластиковую емкость с отверстиями в дне, соблюдая некоторые правила: создание песчано-гравийной подушки для минимизации повреждения емкости вследствие пучения почвы, подведение к водосборнику дренажных труб.

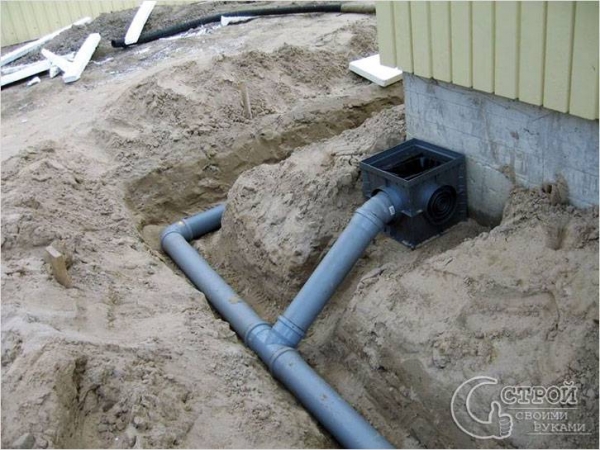

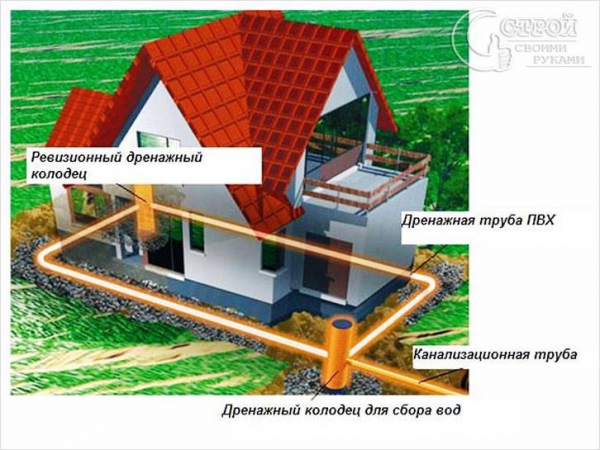

На критичных местах дренажной системы – например, местах соединения труб – устраивают специальные смотровые колодцы. Они позволят не только наблюдать за состоянием системы, но и провести при необходимости мелкий ремонт.

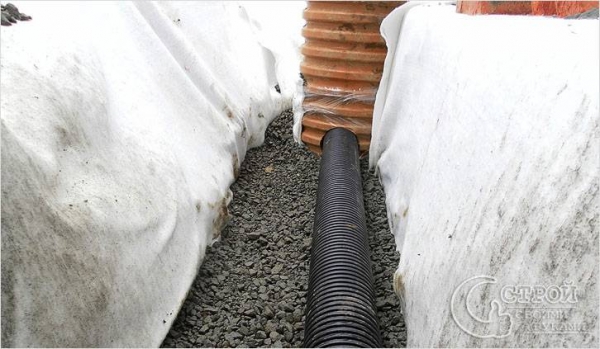

Укладка геотекстиля

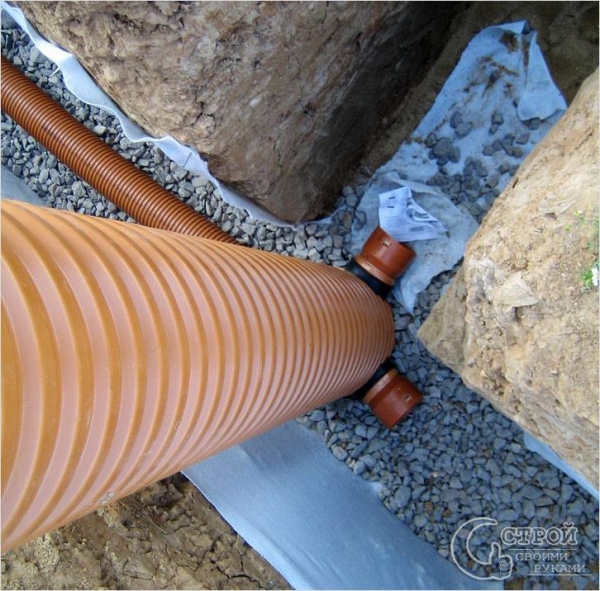

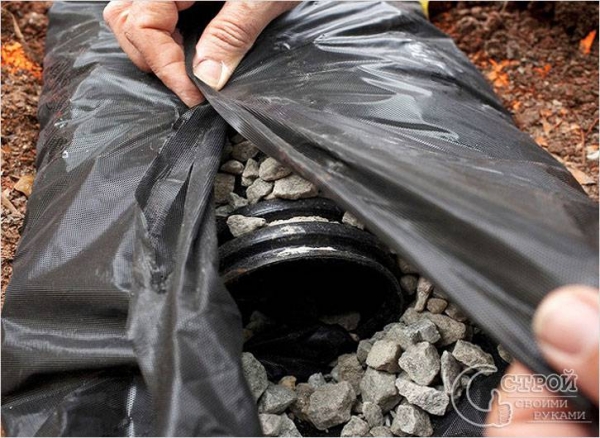

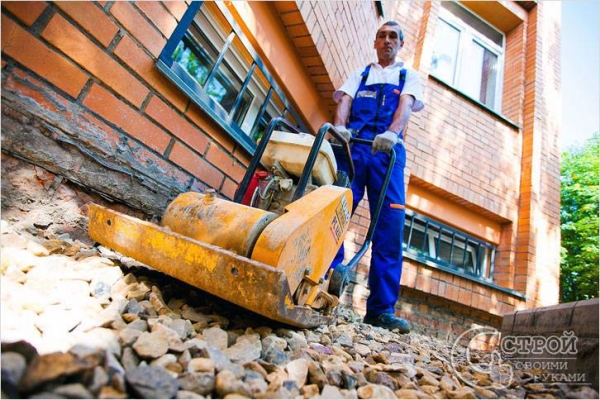

В подготовленные траншеи, на дне которых распределен песок слоем примерно в 10 см, укладывают сначала геотекстиль (гидроизоляционный материал), на него дренажные трубы, и сверху – слой песка с гравием. Концы геотекстиля соединяют над уложенным гравием, после чего окончательно засыпают траншею грунтом.
Создать дренаж фундамента – вполне посильная, хоть и весьма трудоемкая задача. Все, что требуется сделать для организации бесперебойно работающего дренажа вокруг основания дома – правильно спланировать и последовательно выполнить намеченные действия.

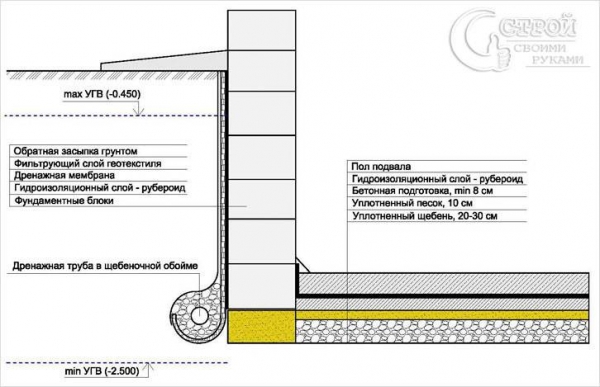

Пристенная дренажная система

Обратите внимание!
Если на участке обычно слишком много влаги, то водоприемников может быть несколько: при заполнении первого вода будет поступать во второй.
