При самостоятельной застройке владельцу участка понадобится разнообразный строительный инструмент. Одним из них является бур ТИСЭ. Бур ТИСЭ предназначен для изготовления скважин в грунте при возведении свайного или столбчатого фундамента. Он позволяет быстро и легко вырыть скважину под сваи или столбы как строго цилиндрическую, так и с полусферическим расширением внизу.

Компоненты

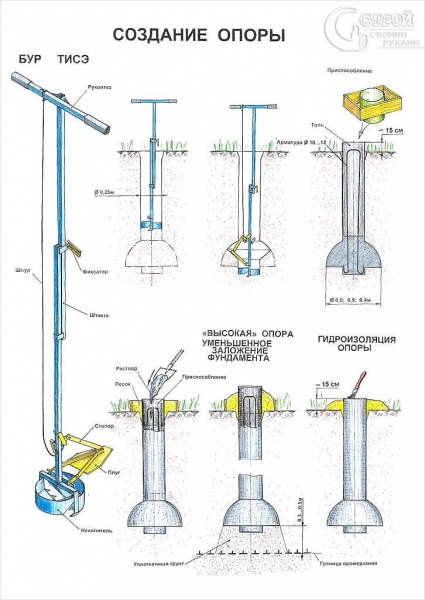

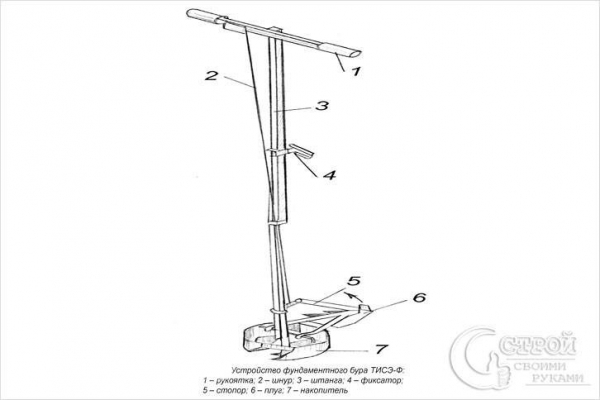

Конструкция бура ТИСЭ схема

Бур ТИСЭ состоит из:

• раздвижной штанги с рукояткой;
• двух режущих плоскостей;
• грунтозаборника;
• дополнительной металлической полоски;
• вертикальных «резцов» для рыхления почвы.

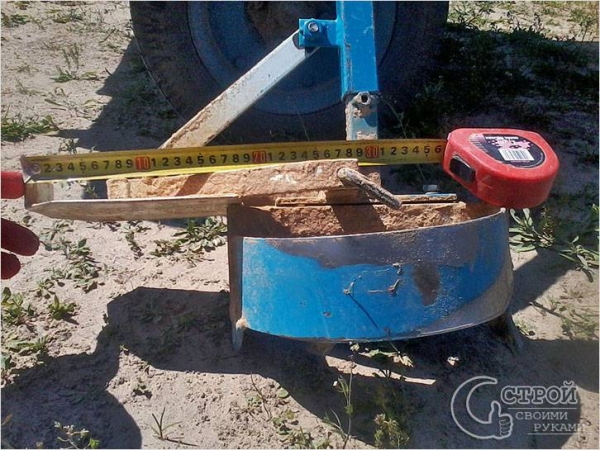

Бур ТИСЭ с плугом

Чтобы изготовить бур ТИСЭ своими руками, понадобятся:

• металлическая штанга с рукояткой. Если скважины планируются делать более глубокими, необходима раздвижная конструкция с фиксатором;
• две половинки дисковой пилы;
• часть металлической трубы для создания грунтоприемника – ее диаметр будет равен диаметру скважины;
• металлическая пластина;
• три металлические петли и пруток, который будет управлять дополнительной частью бура – пластиной.
• сварочный аппарат.

Этапы монтажа

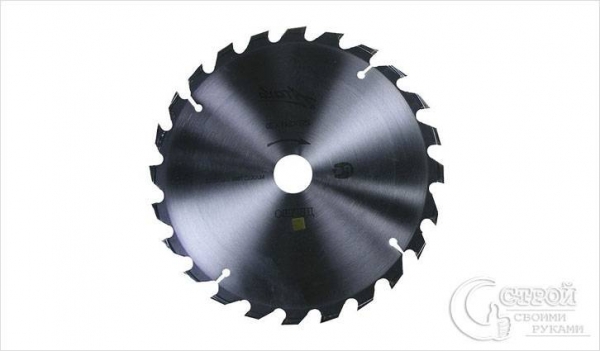

Режем дисковую пилу

1. Дисковую пилу разрезают пополам и приваривают около конца штанги под небольшим наклоном в горизонтальной плоскости, обязательно оставляя направляющий наконечник. Таким образом, получаются две режущие кромки бура ТИСЭ.
2. Непосредственно над половинками дисковой пилы нужно приварить часть металлической трубы определенного диаметра – она станет грунтоприемником, позволяющим эффективно захватывать грунт при изготовлении скважины.
3. Для лучшего рыхления почвы на внешней стороне грунтоприемника могут быть приварены вертикальные «резцы», позволяющие изготавливать скважины необходимой глубины даже в непростом, проблемном грунте. В зависимости от местности число вертикальных «резцов» может варьироваться от 2 до 6.
4. Для возможности создания полусферической полости внизу скважины необходимо приварить три металлические петли: на штанге, на металлической полоске, которая будет играть роль режущей кромки с изогнутой кромкой, формирующей необходимую полусферу. Она может быть не идеально ровной – главное, что основание сваи или столбчатого фундамента будет больше, а значит, и устойчивее.
5. Благодаря приваренным металлическим петлям и металлическому пруту, закрепленному на конце пластины, дополнительную режущую кромку можно будет опускать и поднимать при необходимости.
6. Диаметр нижней полусферы внизу скважины можно варьировать, приварив на штанге бура дополнительные металлические петли. Радиус получающегося отверстия будет зависеть от того, насколько опущена пластина, закрепленная на строительном инструменте.

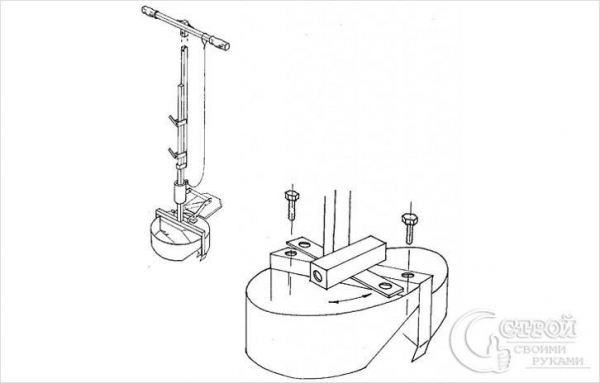

Бур схема

Вариации конструкции

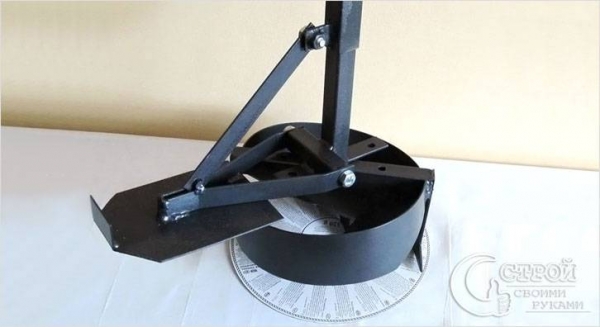

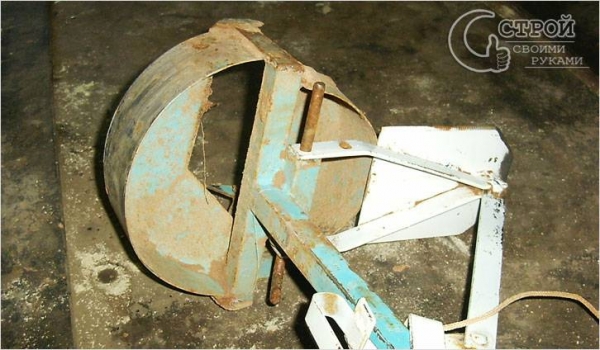

Плуг бура

В зависимости от типа почвы изготавливать бур ТИСЭ можно в различных вариациях.

1. Каменистые, тяжелые почвы не требуют острых режущих кромок, однако большую роль здесь играет их наклон, чтобы захватывать сразу большое количество почвы. Главное, что необходимо – наличие нескольких «клыков», позволяющих предварительно разрыхлить тяжелый грунт. Если в почве содержатся мелкие – до 5 см – камни, то расстояние между режущими кромками увеличивают, чтобы такие включения беспрепятственно попадали в грунтоприемник. Эта конструкция хорошо зарекомендовала себя и в глинистых почвах.
2. При использовании бура ТИСэ в сыпучем грунте также необходимо дополнительное рыхление — достаточно будет всего двух вертикальных «клыков». Режущие кромки строительного инструмента должны быть расположены более горизонтально и при этом близко друг к другу, чтобы обеспечить забор грунта в грунтоприемник. Такая конструкция предотвратит обратное просыпание в скважину.

Принцип работы буром

Изготовление бура собственными силами не потребует много времени. Пользоваться им также очень легко. Предварительно намечаются места под скважины в грунте. Затем снимается верхняя часть почвы, обнажается грунт. Бур ТИСЭ устанавливается в исходную позицию и выравнивается в вертикальной плоскости благодаря грунтоприемнику. Вращение начинают по часовой стрелке. Периодически необходимо освобождать инструмент от накопившегося грунта, извлекая его из скважины.

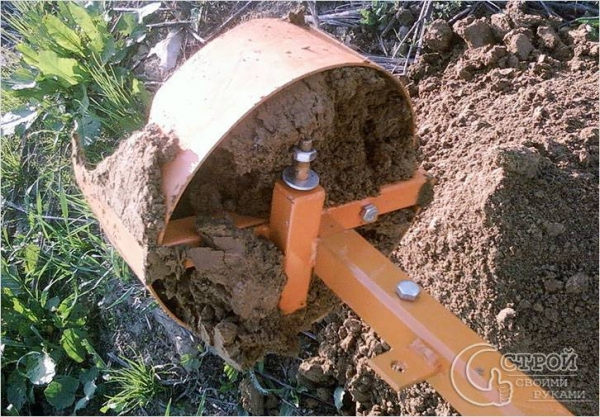

Бур в работе

Проводятся замеры рулеткой, чтобы по достижении определенной глубины воспользоваться дополнительной металлической пластиной для формирования полусферического отверстия. Бур извлекается из скважины только в сложенном состоянии, чтобы не повредить основные стенки отверстия в грунте.
